Téléchargez
la nomenclature au format Adobe Acrobat Reader de
l'interface :  9
ko
Nomenclature
de l'interface pour ESP8266
:
Résistances
1/4W - 5% :
33
: R7
330 : R9
470 : R8
820
: R6
3,3k : R1, R3
10k : R2,
R4, R5
Condensateurs chimiques :
1µF/16V
: C9, C10, C11, C12
10µF/16V
: C4, C13
220µF/10V : C6
Condensateurs plastiques LCC :
100nF : C2,
C3, C5, C7, C8
Diodes :
D1 : 1N4007
D2
: Led de 5mm de diamètre.
Circuits intégrés :
MAX232 : U3 +
support lyre 16 broches
LM317T : U1 + dissipateur
TO220 (R.th 15°C/W)
78L05 : U2
ESP8266-ESP1
: U4
 Le
dissipateur n'est pas indispensable
mais néanmoins préférable.
Transistors :
BC547B : Q1, Q2
Divers :
J1 : embase d'alimentation type SC215 disponible chez
[ Gotronic
].
SW1 : 2 picots tulipes pour
confectionner le switch permettant de flasher
le firmware.
J3 : 2 picots tulipes
pour connecteur TX - RX externe.
1
connecteur
Hidler à 8 broches pour réaliser
le connecteur dédié à
U4
Une embase femelle DB9 coudée à 90° pour port série.
1
circuit imprimé simple face :
95 x 41 mm
Connecteur
pour ESP8266 :
Le
connecteur nécessaire au ESP8266
sera réalisé à
partir d'une barrette
Hidler
de 8 broches couplées en
parallèle
(soit 2 x 4 broches) comme sur la photo
suivante. Pour un meilleur maintien,
on peut soit coller les deux morceaux
soit les maintenir au moyen d'un adhésif.

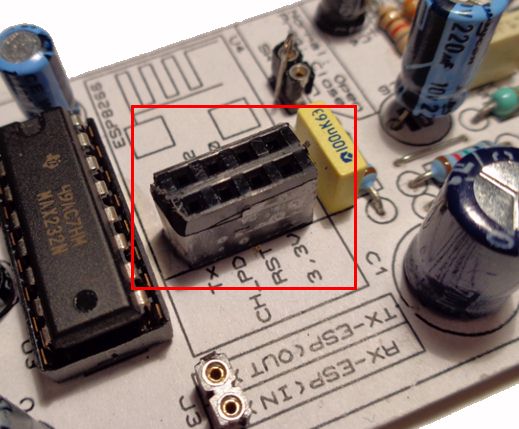

Connecteur
dédié au ESP8266-ESP1.
Dissipateur
pour régulateur U1 :
Le
dissipateur pour U1 n'est pas une obligation, néanmoins
le module ESP8266 peut consommer jusqu'à
des pointes de 320mA ce qui provoque inévitablement
une montée en température
du régulateur. Afin de nous affranchir
de tous problèmes liés
à la régulation en tension,
nous avons préféré
jouer la prudence en ajoutant un dissipateur
au régulateur.

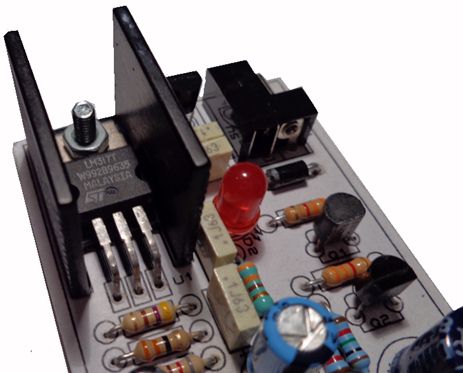

Gros
plan sur le dissipateur "optionnel"
pour le régulateur en tension
U1.

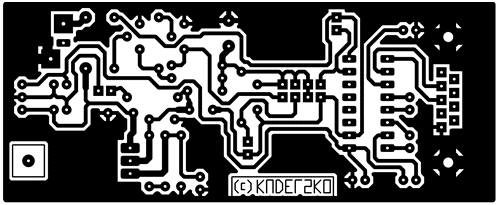

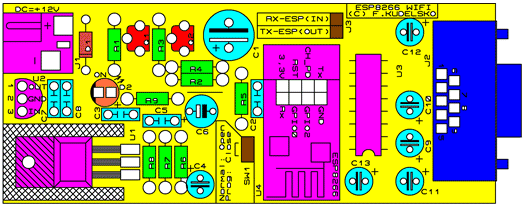

Aspect
de l'implantation et du typon :
Téléchargement
du schéma, implantation,
cuivre au format PDF :
Schéma de
principe : 28,3
ko
Implantation des
composants
:
15 ko
Cuivre
de
la carte : 35
ko
Cuivre
de
la carte au format GIF (600 DPI)
:  152
ko
Veuillez consulter la rubrique [
Imprimer
les typons ]
pour le
paramétrage d'Adobe Acrobat Reader 6.x pour une impression
à l'échelle 1:1.
|
