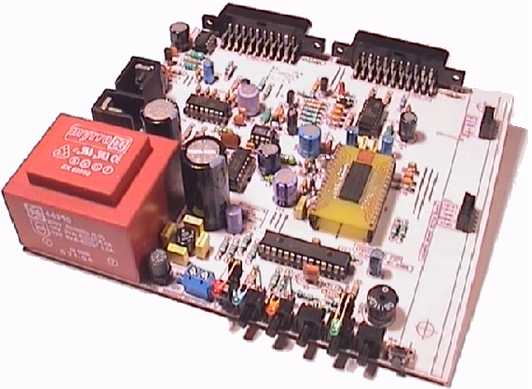

 Repérage des
principaux éléments constitutifs de la carte mère :

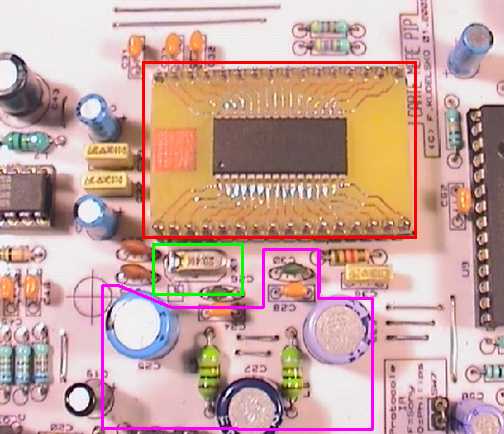

 Section processeur
PIP :
Le
circuit SDA9288X
nécessite deux
alimentations en +5V
parfaitement filtrées et séparées,
l'une pour la section
analogique
et l'autre pour le traitement
numérique de
l'image.
Pour
fonctionner, le circuit ne requiert
qu'un seul et unique quartz
d'une
fréquence de 20,48MHz.
|
Encadré
en vert
:
|
quartz de 20,48MHz cadençant
le processeur PIP.
|
|
Encadré
en
violet
:
|
composants liés
au découplage des
deux alimentations en 5V
du processeur.
|
|
Encadré
en
rouge
:
|
processeur PIP monté
sur son adaptateur SOP vers
DIL.
|

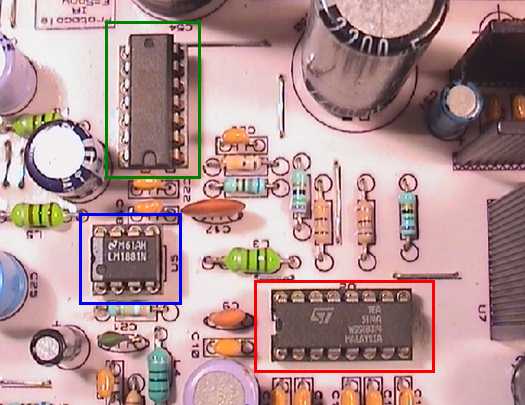

Section synchronisations
et commutation vidéo :
Un
LM1881
couplé à un circuit de
mise en forme des signaux permettent
de délivrer au processeur PIP
des
synchronisations calibrées
permettant une incrustation de l'image
INSERT
parfaitement régulière
sur le plan vertical (absence totale
de déchirures d'une ligne à
une autre) mais aussi sur le plan horizontal.
Un
TEA5114A
assure
l'ensemble des commutations vidéo
nécessaires à la permutation
des images
INSERT
et PARENT.
|
Encadré
en rouge
:
|
commutateur
vidéo.
|
|
Encadré
en
bleu
:
|
extraction
des synchronisations pour
l'image PARENT.
|
|
Encadré
en
vert
:
|
mise
en forme des signaux de
synchronisation.
|

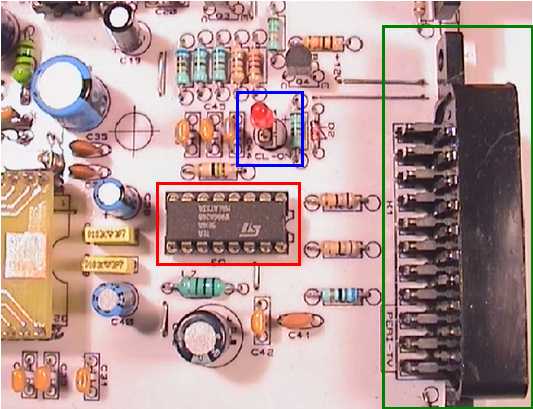

Section
amplification des composantes vidéo
primaires :
Un
second TEA5114A
est
dédié à l'amplification
des composantes primaires RVB de
l'image INSERT
avant incrustation
dans l'image
PARENT
par commutation rapide.
|
Encadré
en rouge
:
|
amplificateur
vidéo RVB dédié
à l'image INSERT.
|
|
Encadré
en
bleu
:
|
led
de visualisation de la commutation
lente gérée
par le microcontrôleur.
|
|
Encadré
en
vert
:
|
SCART
femelle à relier
au téléviseur
via un cordon péritel
entièrement câblé.
|

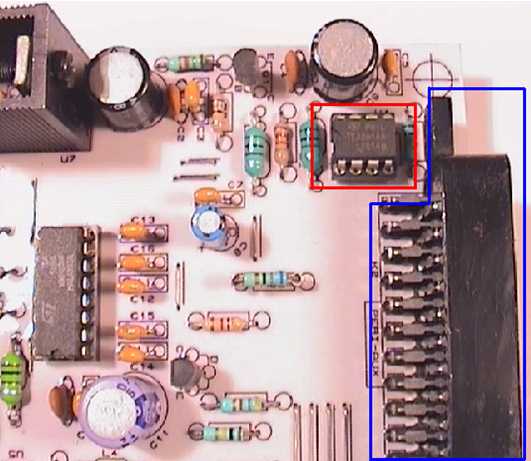

Section
amplification de la vidéo composite
:
Le
TEA2014A
est
chargé d'amplifier et redistribuer
la vidéo composite délivrée
par le tuner
du téléviseur
vers un éventuel décodeur
Canal + connecté
après votre lecteur DVD, décodeur
TNT,
etc...
|
Encadré
en rouge
:
|
amplificateur
et tampon
vidéo.
|
|
Encadré
en
bleu
:
|
SCART
femelle à relier
à votre seconde source
vidéo (TNT, DVD...).
|

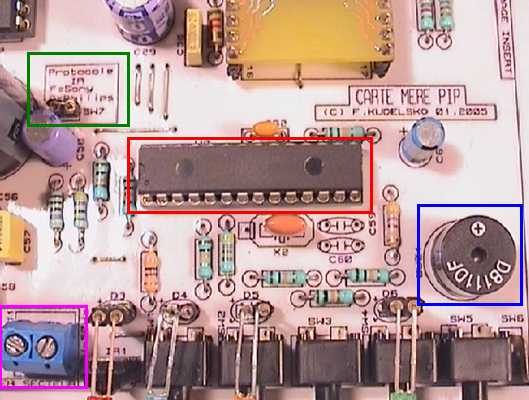

Gestion
de la PIP Box :
Un
microcontrôleur PIC16F876
est
chargé d'effectuer toute la gestion
de la PIP Box. Il gère entre autre
les commutations
lentes
entrantes et sortantes, la commande
à distance IR,
les touches
de façade, les leds,
buzzer,
les commutations
vidéo
et bien entendu le
processeur PIP
par bus I²C.
|
Encadré
en rouge
:
|
microcontrôleur
PIC16F876.
|
|
Encadré
en
bleu
:
|
buzzer.
|
|
Encadré
en
vert
:
|
sélection
du protocole de télécommande
IR (Sony ou Philips).
|
|
Encadré
en
violet
:
|
bornier
deux plots d'alimentation
secteur.
|

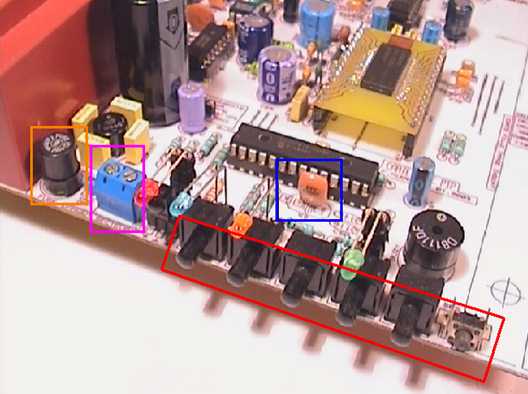

Façade
du processeur PIP ;
Dans
un souci d'éviter les liaisons
électriques
(hormis le câble secteur), l'ensemble
des éléments de commande
(touches) et de visualisation (leds)
ont été placés
volontairement en
bordure du circuit imprimé afin
d'apparaitre directement en façade
de la PiP Box.
Ainsi, aucune
liaison électrique
filaire n'est nécessaire permettant
de la sorte, une mise en oeuvre plus rapide et une
maintenance aisée.
|
Encadré
en rouge
:
|
6
touches
de commande à impulsion.
|
|
Encadré
en
bleu
:
|
résonateur
ou quartz cadençant le microcontrôleur.
|
|
Encadré
en
orange
:
|
fusible
miniature de protection.
|
|
Encadré
en
violet
:
|
bornier
deux plots pour le câble
d'alimentation
secteur.
|
Section
alimentation :
L'alimentation
regroupe des éléments
classiques. Deux gros condensateurs
chimiques sont chargés de lisser
la tension redressée par le pont
de diodes, tandis que les régulateurs
de tension délivrent un potentiel
parfaitement stabilisé en +5V
et
+12V.
|
Encadré
en rouge
:
|
régulateurs
de tension.
|
|
Encadré
en
bleu
:
|
filtrage
de l'alimentation.
|
|
Encadré
en vert
:
|
pont
de diode.
|
|
Encadré
en
orange
:
|
picots
tulipes pour l'ajout
d'un interrupteur
général On/Off
(option).
|
|
Encadré
en
violet
:
|
transformateur
abaisseur de tension.
|

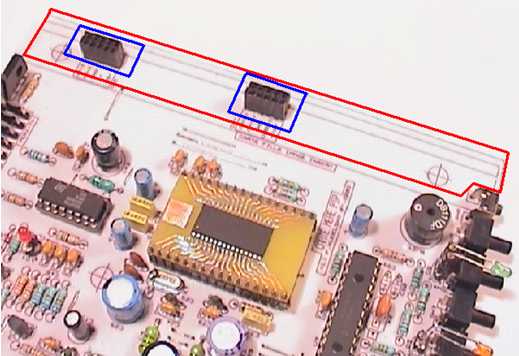

Positionnement
de la carte fille sur la carte mère :
La
carte fille est placée
verticalement
vis à vis de la carte mère.
Elle est insérée dans
les
deux
connecteurs
en bordure du circuit imprimé.
|
Encadré
en rouge
:
|
surface
d'occupation de
la carte fille.
|
|
Encadré
en
bleu
:
|
connecteurs
recevant la carte fille.
|
|
Présentation
