Etalonnage de la PIP BOX



  Conditions initiales :

    Placez tous les réglages des différents ajustables en position médiane. Pour les inductances ajustables, vissez délicatement L3 et L6 jusqu'à ce que les noyaux affleurent le sommet du blindage des corps Néosid.

    Afin d'atteindre la
stabilité thermique de l'appareil, laissez-le fonctionner pendant un bon quart d'heure avant de procéder aux réglages.


      Réglage du Sandcastle P2 :

    Injectez sur l'entrée SCART AUX une mire de barres couleurs PAL. Activez la fonction PIP à partir du bouton poussoir de façade PIP On/Off afin d'afficher la mire dans l'image INSERT.

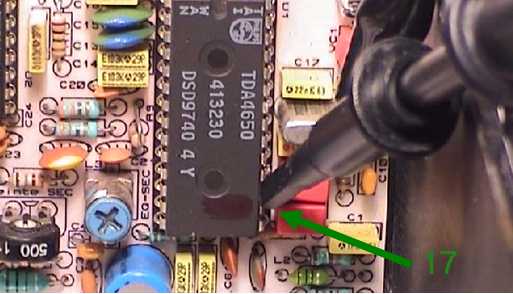

    Placez une sonde d'oscilloscope sur la broche 17 de U3 afin de visualiser le signal du sandcastle.

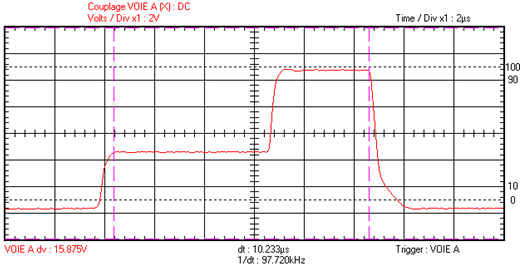

     Ajustez
P2 de manière à obtenir une largeur du sandcastle de 10µs comme ci-dessous :




Réglage de l'oscillateur du décodeur PAL :

    Comme précédemment, injectez sur l'entrée SCART AUX une mire de barres couleurs PAL.      Activez le fonction PIP à partir du bouton poussoir de façade PIP On/Off afin d'afficher la mire dans l'image INSERT.

     Le réglage du condensateur ajustable VC1 nécessite un tournevis amagnétique (plastique ou céramique).

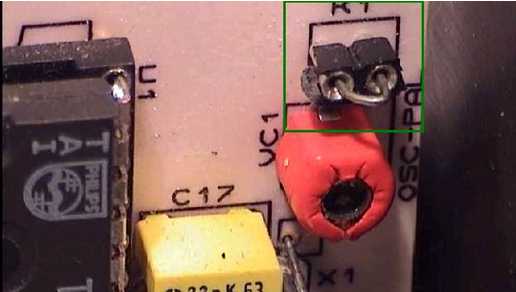

Court-circuitez les picots tulipes référencés K1 afin de déverrouiller la PLL comme ci-dessous :




     Réglez le condensateur ajustable VC1 de manière à obtenir une fluctuation lente des teintes présentent dans l'image INSERT.

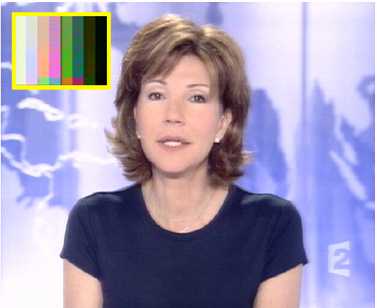

Image INSERT avec des teintes fluctuant très rapidement.
Le réglage de l'oscillateur
n'est pas optimisé.



Image INSERT avec des teintes fluctuant lentement.
Le réglage de l'oscillateur
est optimisé.

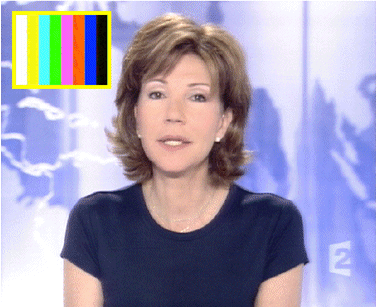

     Lorsque le réglage est optimisé,
retirez le court-circuit sur les picots tulipes K1. Désormais, la PLL du décodeur PAL doit immédiatement se synchroniser afin de reproduire le plus fidèlement possible les différentes couleurs caractérisant la mire de l'image INSERT comme ci-dessous :




      Si vous constatez un effet de moiré dans l'image PIP ne vous inquiétez pas puisqu'il sera supprimé lors du réglage du filtre bouchon.




Réglage du filtre bouchon :

     Comme précédemment, injectez sur l'entrée SCART AUX une mire de barres couleurs PAL.       Activez la fonction PIP à partir du bouton poussoir de façade PIP On/Off afin d'afficher la mire dans l'image INSERT.

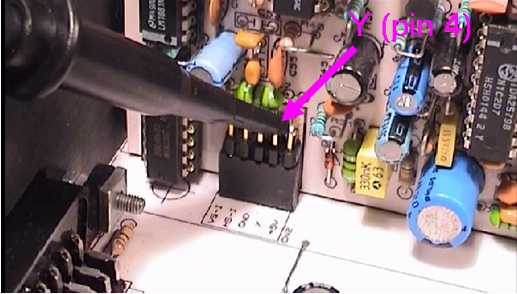

      Placez désormais la sonde d'oscilloscope sur la sortie Y  en broche 4 du connecteur CN2 de la carte fille comme ci-dessous :



      Comme pour le condensateur ajustable précédent, le réglage de l'inductance
L6 nécessite un tournevis amagnétique.
      Tournez
lentement le noyau de l'inductance L6 de manière à réduire au maximum la présence de la chrominance superposée à la luminance comme ci-dessous :

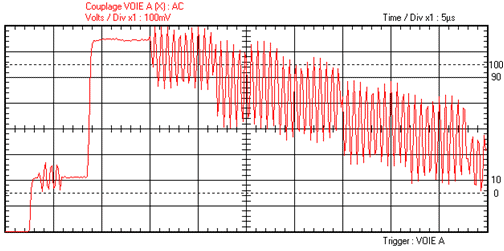

Le réglage de L6 n'est pas optimisé.
L'amplitude de la chrominance modulée est bien trop importante.

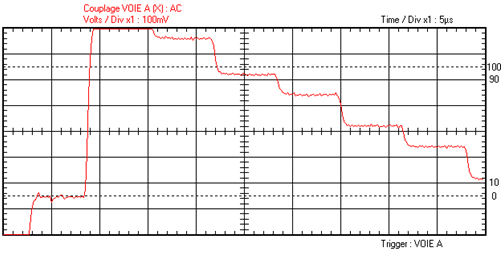

Le réglage de L6 est optimisé.
La chrominance a
presque totalement disparu.
Il reste quelques résidus mais nous pouvons considérer le réglage comme optimum.




Réglage de l'amplitude de la luminance :

    Comme précédemment, injectez sur l'entrée SCART AUX une mire de barres couleurs PAL.     Activez la fonction PIP à partir du bouton poussoir de façade PIP On/Off afin d'afficher la mire dans l'image INSERT.

    Conservez la sonde d'oscilloscope sur la sortie
Y du connecteur CN2 de la carte fille.

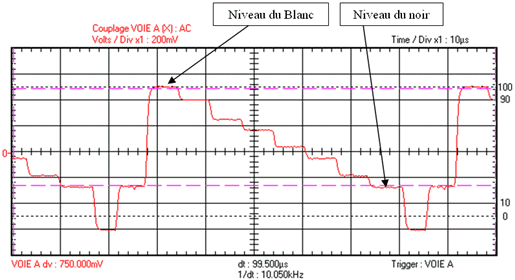

    Réglez l'ajustable
P3 de manière à obtenir une amplitude d'environ 750mV entre le niveau du blanc et celui du noir comme indiqué ci-dessous :




Réglage du décodeur SECAM :

     Injectez sur la prise SCART AUX un signal d'une chaîne TV quelconque diffusant un programme au format couleur SECAM. Activez la fonction PIP à partir du bouton poussoir de façade afin d'incruster l'image INSERT en SECAM
      Afin de vous simplifier le réglage du décodeur SECAM, faites en sorte de visualiser
le même programme entre l'image PARENT et l'image INSERT.

     Avec l'aide d'un tournevis
amagnétique ajuster très lentement l'inductance L3 de manière à trouver un compromis acceptable entre la proportion de bleu et de rouge présent dans l'image INSERT. Pour vous aider dans votre réglage, utilisez comme référence l'image PARENT diffusant exactement le même programme.

     Lorsque le réglage précédent vous satisfait, agissez sur le réglage de l'
ajustable P1 de manière à optimiser l'exactitude des teintes entre l'image INSERT et l'image PARENT. Retouchez le réglage de L3 si nécessaire...
