  Positionnement de la carte fille :

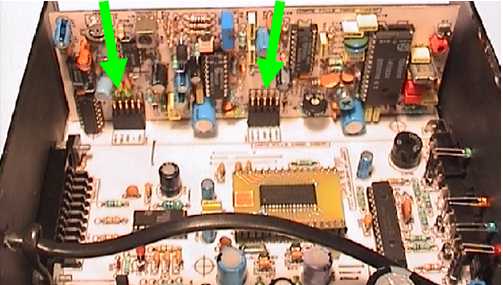

    Assurez-vous d'avoir correctement inséré la carte fille dans les connecteurs CN1 et CN2 de la carte mère comme ci-dessous :

    Dès la mise sous tension de la PIP Box les quatre leds en façade s'illuminent un court instant suivi d'une tonalité montante en provenance du buzzer. Dès cet instant la PIP Box est opérationnelle.

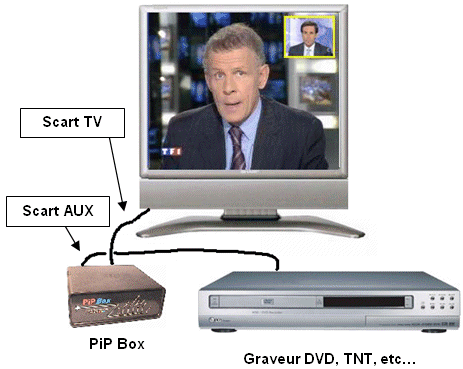

  Branchements de la PiP Box à votre installation audio-vidéo :

     Avec l'aide d'un cordon péritel entièrement câblé (RVB), reliez la prise SCART de votre téléviseur à la prise SCART référencée TV + RVB de votre PiP Box. Connectez votre seconde source vidéo avec l'aide d'un second cordon péritel sur la prise SCART référencée AUX (graveur ou lecteur DVD, décodeur Canal +, adaptateur TNT, Freebox, récepteur satellite, caméra de surveillance, etc...).      Mettez sous tension la seconde source vidéo (PAL ou SECAM) connectée à la prise SCART AUX et pressez le bouton PiP On/Off  en façade de votre PiP Box afin d'activer l'incrustation de l'image INSERT.

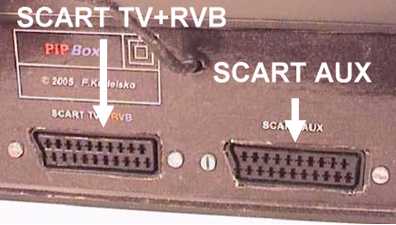

Aspect des deux embases SCART équipant l'arrière de la PiP Box.

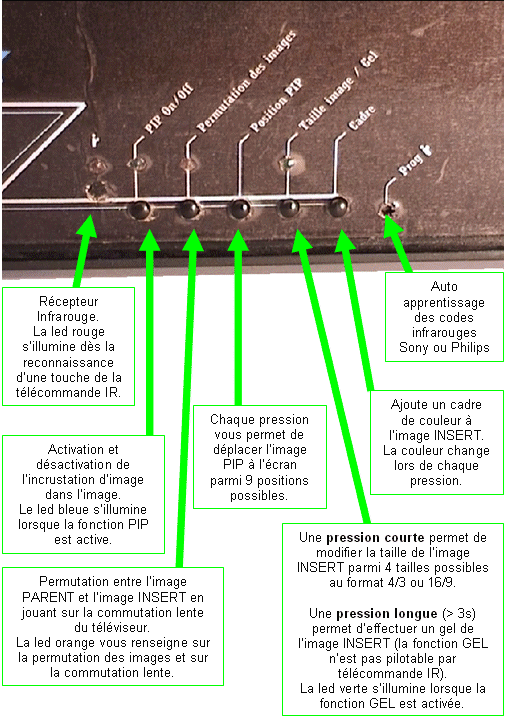

  Rôle de chacune des touches en façade de la PiP Box :

      Les six principales touches de façade vous donnent accès à toutes les commandes et fonctions du dispositif.

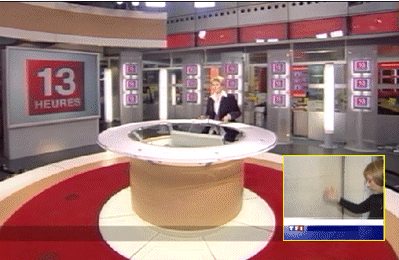

  Illustration des positions possibles réelles de l'image INSERT :

Vous avez 9 positions possibles pour positionner votre image INSERT.
(GIF de 540 ko).

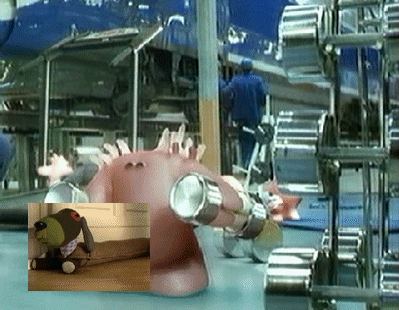

  Illustration de la permutation entre l'image INSERT et PARENT :

(GIF de 171 ko).

  Initialisation du protocole de télécommande utilisé avec la PIP Box :

      La quasi-totalité des commandes présentes en façade de la PIP Box sont pilotables à distance via une télécommande infrarouge du commerce de la marque Philips ou bien Sony. Vous pouvez aussi faire appel à une télécommande universelle initialisée sur l'une de ces deux marques précédentes.

      Avant d'effectuer l'apprentissage des touches de votre télécommande pour chacune des commandes de la PIP Box, vous devez préalablement définir le protocole infrarouge sur la carte mère. La PIP Box reconnait deux types de protocole infrarouge : le protocole RC5 de Philips et le protocole SIRCS de Sony.

        Initialisation du protocole RC5 pour une télécommande Philips :

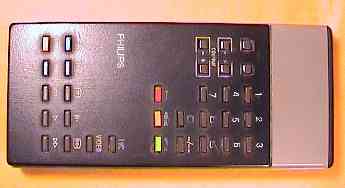

            Exemple de télécommande de la marque Philips :

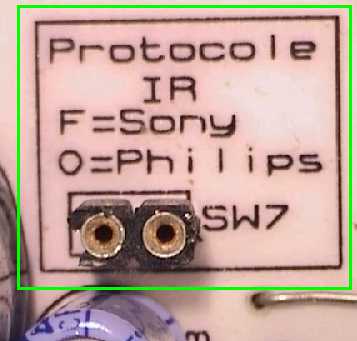

            Initialisation du protocole Philips :

Les picots tulipes du connecteur SW7sont conservés ouverts.

        Initialisation du protocole SIRSC pour une télécommande Sony :

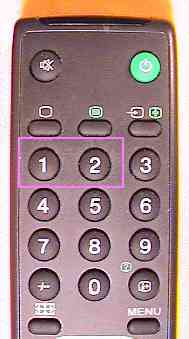

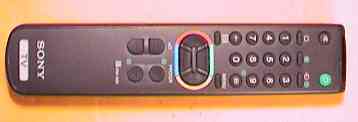

            Exemple de télécommande de la marque Sony :

            Initialisation du protocole Sony :

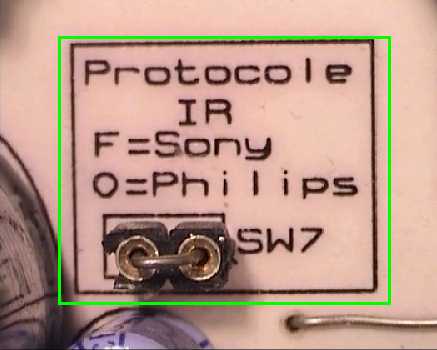

Les picots tulipes du connecteur SW7 sont laissés fermés.

  Exemple de programmation par auto-apprentissage :

     Dans la démonstration suivante, nous allons programmer par auto-apprentissage les codes des deux premières touches d'une télécommande Sony. Bien évidemment, la démarche sera strictement identique pour l'ensemble des autres touches de la PIP Box.


        Sélection des touches de la télécommande à distance :

            J'ai choisi arbitrairement les touches n°1 et n°2 de ma télécommande Sony pour piloter la fonction activation de l'incrustation d'image et la fonction permutation des images.

        Configuration du protocole de reconnaissance Sony :

Les picots tulipes du connecteur SW7 sont court-circuités

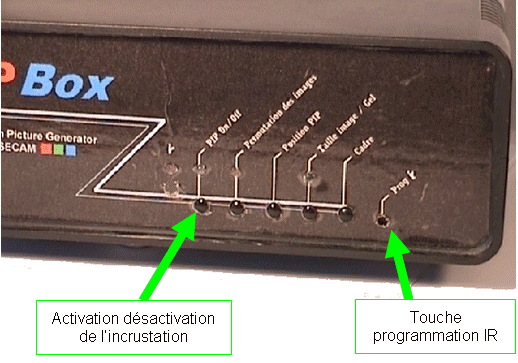

        Auto-apprentissage de la fonction activation et incrustation :

            Tout en maintenant pressé simultanément les touches activation et programmation IR, pressez la touche n°1 de votre télécommande Sony (la télécommande doit être dans la direction du récepteur infrarouge !). Dès que la led rouge s'éclaire, relâchez toutes les touches et attendez l'extinction de la led.

Touche n°1 de la télécommande Sony


          Vous pouvez désormais tester l'activation de l'incrustation en pressant la touche n°1 de votre télécommande à distance...

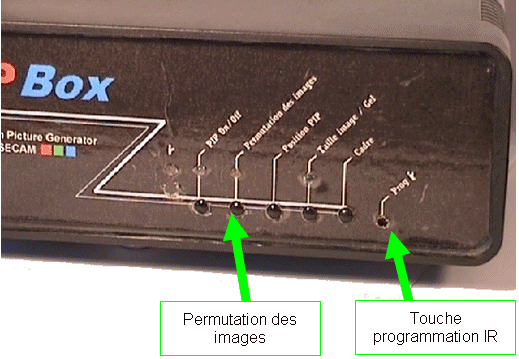

        Auto-apprentissage de la fonction permutation des images :

            Tout en maintenant pressé simultanément les touches permutation des images et programmation, pressez la touche n°2 de votre télécommande Sony. Dès que la led rouge IR s'éclaire, relâchez toutes les touches et attendez l'extinction de la led.

Touche n°2 de la télécommande Sony


          Vous pouvez désormais tester la permutation des images en pressant la touche n°2 de votre télécommande à distance...

          Procédez de la même manière pour les autres touches...

          Bonne utilisation à tous...
