Réalisation du stabilisateur


Téléchargez la nomenclature au format Adobe Acrobat Reader du stabilisateur : disquette.gif (14223 octets)
   10,3 ko



Nomenclature du stabilisateur vidéo :

Résistances 1/4 W - 5% :
6,8 : R21 (voir texte : [
Présentation ] pour de plus amples explications sur R21).
22 : R12
75 : R4, R13, R14
100 : R8
220 : R9
390 : R11
680 : R15
1 k : R10
4,7 k : R2, R3, R19
10 k : R18, R20
18 k : R6
22 k : R5
100 k : R7
390 k : R16
680 k : R17
10 M : R1

Potentiomètres horizontaux :
2,2 k : P1
10 k : P2

Condensateurs chimiques :
1uF/16V : C10, C11, C12, C13
4,7uF/16V : C9
10uF/16V : C6, C25
470uF/25V : C1, C2

Condensateurs plastiques LCC :
1nF : C15, C27
100 nF : C3, C4, C5, C16, C17, C18, C19, C22, C23, C24, C26

Condensateurs céramiques :
22pF : C7, C8

Diodes :
1N4148 : D2
1N4007 : D3

Quartz :

20 MHz : X1

Circuits intégrés :
MC68HC11F1 : IC1 + support PLCC 68 broches
PIC16F84A-04/P : IC5 + support lyre 18 broches.  (
Attention : pas de PIC16F84-04/P)

LM1881 : IC2 + support lyre 8 broches
MAX232 : IC4 + support lyre 16 broches
7805 (régulateur en boîtier TO-220) : IC3 + radiateur

Afficheur :
Afficheur alphanumérique C-MOS avec matrice 5 x 7 points. 2 lignes / 16 caractères rétro-éclairé (back light). Dimension : 84 x 44 x 15 mm (voir texte : [
Présentation ] pour de plus amples explications sur le rétro-éclairage).

Transistors :
BC550C ou BC547B : T1
BC560B ou BC557B : T2
BC550B ou BC547B : T3

Self :
22uH (rouge, rouge, noir) : L1

Divers :
Une embase alimentation 4 mm
Æ : K6
Deux picots
tulipes pour une une embase d'alimentation à collier de serrage : K5
Un connecteur Hidler 16 broches (pour connecteur afficheur LCD)
Une barrette de 16 picots tulipes (pour connecteur afficheur LCD)
Une barrette de picots mâle - mâle 16 broches à souder sur l'afficheur LCD.
Un bouton miniature à contacts instantanés 1 travail.
14 picots tulipes permettant de réaliser les 14 points tests du montage.
Une embase femelle DB9 coudée à 90° pour port série.
1 circuit imprimé simple face 132 x 104.
1 coffret Velleman. G738. Dimensions : 140 x 110 x 35 mm.
Coffret  disponible chez [ Arquié ]
Deux embases péritels femelles coudées à 90°.


Embase péritel coudée femelle

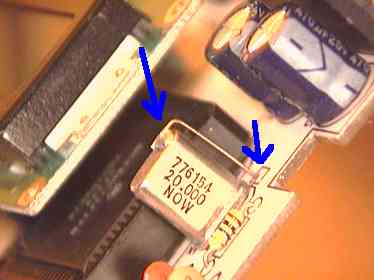

  Le quartz :

   Reliez par soudures un fil de cuivre entre le sommet du boîtier du quartz et la masse du montage comme ci-dessous :

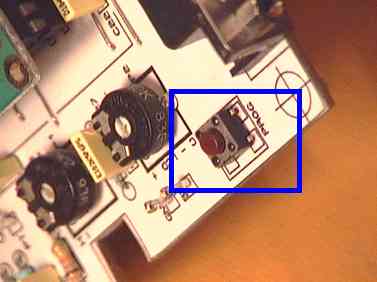

  Le bouton poussoir :

    Aspect du bouton poussoir miniature à contacts instantané permettant d'activer le mode programmation du 68HC11F1 lors de la mise sous tension du stabilisateur.

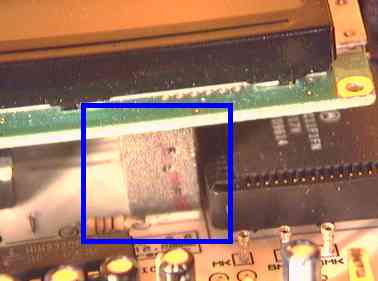

  Maintien de l'afficheur LCD :

    Afin de permettre un maintien correct de l'afficheur alphanumérique sur toute sa surface, placez un petit cube de mousse plastique à côté du microcontrôleur 68HC11F1.

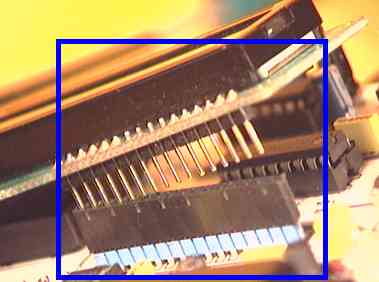

    A l'opposé du cube de mousse plastique, le connecteur femelle sera composé de la juxtaposition d'une barrette Hidler et d'une barrette de picots tulipes sécables (en bleu clair sur la photo) afin de surélever l'afficheur et effleurer ainsi la surface du boîtier Velleman.



  Le boîtier Velleman :

     Pratiquez une découpe rectangulaire en regard de votre écran LCD. Collez sur la face interne du boîtier une feuille plastique rigide transparente (mylar par exemple) afin de protéger le dispositif de la poussière ou de toute autre forme d'intrusion...



  Face avant et arrière du boîtier :

     Vous pouvez coller en face avant et arrière du boîtier les étiquettes suivantes :





   Téléchargement des étiquettes face avant et arrière au format Adobe Acrobat

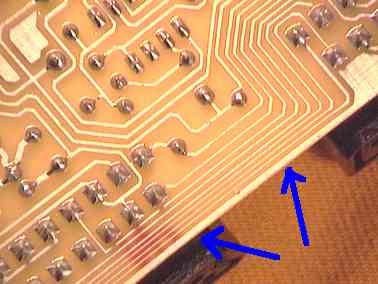

  Les pistes du circuit imprimé :

     Prenez garde lors de la révélation et gravure du circuit imprimé, de ne pas avoir de microcoupures ou court-circuits sur les fines pistes reliant chaque prises péritels.
    Les dimensions du circuit imprimé sont spécifiquement adaptées à celles du boîtier Velleman.

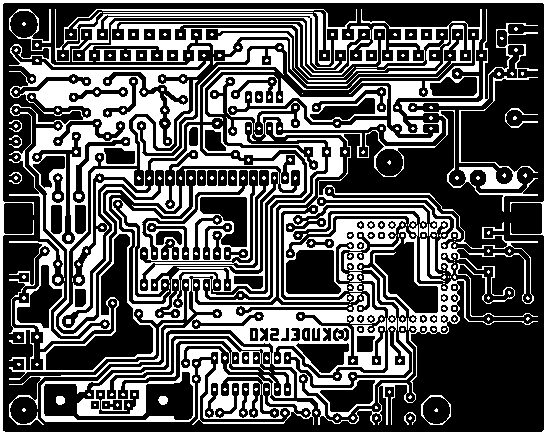

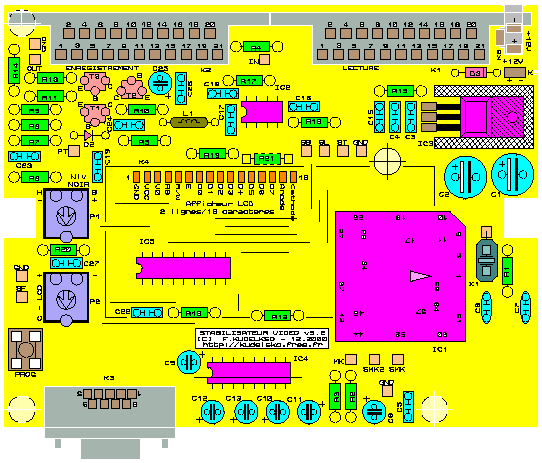

  Allure de l'implantation et du circuit imprimé du stabilisateur vidéo :





  Schéma structurel, implantation et typon du stabilisateur vidéo :

 - Schéma structurel au format Adobe Acrobat Reader du stabilisateur : disquette.gif (14223 octets)   278 ko

 - Implantation au format Adobe Acrobat Reader du stabilisateur échelle 1:1 : disquette.gif (14223 octets)    47,2 ko

 - Typon au format Adobe Acrobat Reader du stabilisateur échelle 1:1 : disquette.gif (14223 octets)    351 ko

 - Typon du stabilisateur vidéo au format GIF 600 DPI : disquette.gif (14223 octets)  ZIP - 195 ko


[ COMMANDER LE CIRCUIT IMPRIME ]


Veuillez consulter la rubrique [ Imprimer les typons ] pour le paramétrage d'Adobe Acrobat Reader 5.x pour une impression à l'échelle 1:1.
