  Programmation du microcontrôleur PIC16F84A -04/P (IC5) :

          Vous devez impérativement programmer le PIC16F84A -04/P en mode HS et non pas en mode XT.  En effet, ce microcontrôleur travaille à une fréquence d'horloge de 20 MHz récupérée sur l'oscillateur interne du premier microcontrôleur 68HC11F1.

  Exemple de configuration de l'oscillateur pour une programmation avec le logiciel ICPROG.EXE :

    Vous pouvez télécharger la dernière version du fichier MACROx.HEX (c'est le nom du fichier à programmer au sein du PIC16F84A). "x" représente le numéro de version du soft qui peut changer selon les mises à jour disponibles.

 Téléchargement du programme pour affichage LCD en français :  1,87 ko

AVIS : Le programme source ne sera pas diffusé.

     Une nouvelle version de ce programme permet d'obtenir un affichage LCD en anglais.

Téléchargement du programme pour affichage LCD en anglais :  1,87 ko

AVIS : Le programme source ne sera pas diffusé.

        Positionnement des fusibles sous ICPROG.EXE pour la programmation de MACROx.HEX :

   Attention, si vous utilisez un 16F84A-I/P de dernière génération,
choisissez un oscillateur HS et pas XT.

  Programmation du microcontrôleur 68HC11F1 (IC1) :

         Conditions initiales :

               Le microcontrôleur PIC16F84A doit être programmé et inséré dans son support,
               Le microcontrôleur 68HC11F1 doit être placé dans son support PLCC,
               L'afficheur doit être inséré dans son connecteur,
               Le port série COM2 de votre PC doit être relié à l'embase DB9 en façade (K3) du stabilisateur via un cordon de type prolongateur.

         Activation du mode de programmation du 68HC11F1 :

    Hors tension, maintenez pressé le bouton miniature PROG.

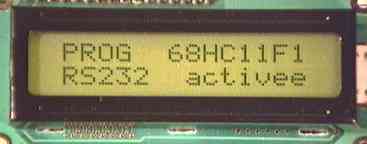

     Mettez sous tension le stabilisateur (12 volts - un adaptateur secteur non régulé conviendra parfaitement) et relâchez le bouton miniature PROG. Vous devez obtenir sur l'écran du LCD le message suivant :

    Remarque : Si vous n'obtenez pas ce message, pensez à ajuster le contraste de l'afficheur LCD au moyen du potentiomètre P2 nommé C-LCD comme ci-dessous :

         Utilisation du logiciel PCBUG11.EXE assurant la programmation du 68HC11F1 :

Téléchargement du logiciel complet PCBUG11  238 ko

           Démarrez votre PC.

              Si vous possédez un PENTIUM III, vous devez utiliser impérativement ce logiciel sous DOS natif. Il ne fonctionne pas dans une fenêtre DOS sous Windows 9x / 2000.

            Téléchargez la dernière version du fichier MACROx.S19 (c'est le nom du fichier à programmer au sein de l'EEPROM du 68HC11F1).

Téléchargement du programme destiné au 68HC11F1  288 octets

AVIS : Le programme source (code assembleur) ne sera pas diffusé.

    N'oubliez pas de copier le fichier MACROx.S19 à l'intérieur du répertoire PCBUG91. "x" représente le numéro de version du soft qui peut changer selon les mises à jour disponibles.



           Lancez START20.BAT contenu dans le répertoire de travail PCBUG91. Ce BATCH simplifie le paramétrage et le lancement  du logiciel PCBUG11.EXE.

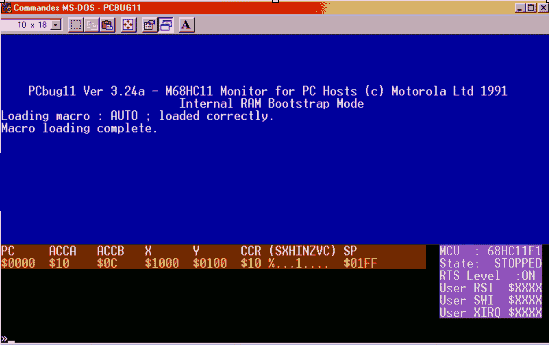

   Vous devez obtenir :

Fenêtre principale de PCBUG11.EXE
La fenêtre sur fond bleu :	affichage des états du microcontrôleur (contenu de l'EEPROM, évolution du transfert de données, etc...
La fenêtre sur fond rouge :	affiche les états dans lesquels se trouvent des différents registres, accumulateurs, index à un instant donné...
La fenêtre sur fond violet :	affiche le type de processeur et l'activation ou désactivation des fonctions matérielles prises en compte par le logiciel tel que le vecteur d'interruption, vecteur de reset, etc...

     Remarque : Si vous obtenez au centre de l'écran différents messages sur un fond rouge, c'est qu'un problème de transmission s'est produit. Enfoncez les touches Ctrl + R et si vous obtenez " Communication fault " sortez du programme en tapant quit et répondez Y à la question.
   Assurez-vous que votre câble RS232 est bien un prolongateur avec chacune des broches reliées unes à unes dans le même ordre. Pensez à effectuer un RESET matériel de quelques instants avant de relancer START20.BAT en interrompant quelques secondes l'alimentation du stabilisateur. Relancez le batch START20.BAT.

           Activez la macro inclue dans le répertoire de travail PCBUG91 en tapant au clavier auto puis pressez ENTER.  Trois commandes spécifiques à PCBUG11  vont s'exécuter de manière semi-automatique, tel que :

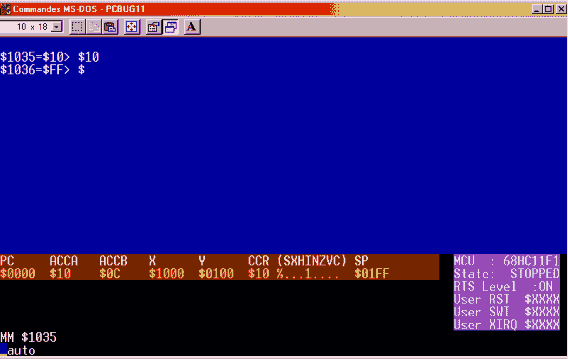

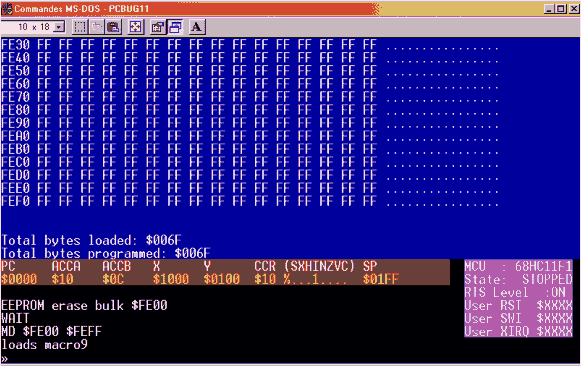

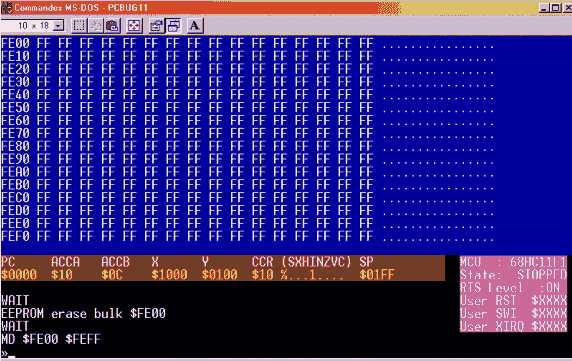

La première commande de la macro consiste à modifier la valeur du registre PBROT afin de  permettre la programmation  de l'EEPROM du microcontrôleur.              La fenêtre sur fond bleu du haut indique : $1035 = $1F > __.  Tapez la valeur 10  puis pressez les touches ENTER puis ESC afin de revenir dans la fenêtre inférieure sur fond noir. Modification du registre PBROT        La seconde commande de la macro consiste à définir la zone d'EEPROM à programmer.   Pressez simplement la touche ENTER. La macro s'exécute automatiquement en paramétrant la zone d'EEPROM à programmer.        La troisième commande de la macro consiste à effacer la totalité de la mémoire EEPROM.   Pressez simplement sur la touche ENTER. La macro s'exécute automatiquement en effaçant l'EEPROM.  Effacement du contenu de l'EEPROM    FIn de la macro, vous revenez en mode normal.

           Pour transférer le programme assembleur (par exemple : MACROx.S19) dans l'EEPROM du microcontrôleur, utilisez la commande suivante : loads macrox   (sans l'extension S19). Pressez la touche ENTER.  Attendre la fin du transfert...

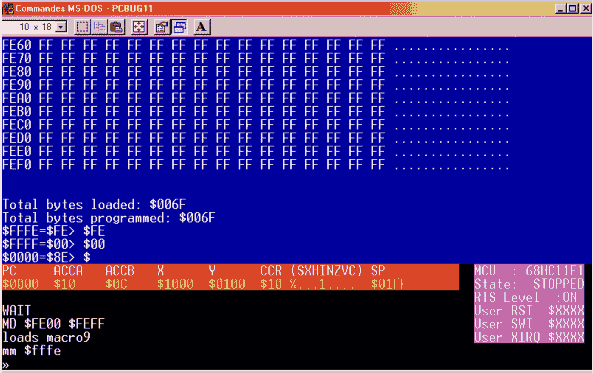

    Lorsque la programmation s'est achevée, vous devez obtenir dans la fenêtre supérieure sur fond bleu les deux lignes suivantes :
                 Total bytes loaded : $xxxx
                 Total bytes programmed : $yyyy
    avec $xxxx égal à la valeur $yyyy.

Transfert du programme (MACROx.S19) dans l'EEPROM du 68HC11F1


           Vous devez impérativement initialiser le vecteur de RESET. Sans cette étape, le programme embarqué en EEPROM ne pourra jamais s'exécuter.

    Pour ce faire:
                 tapez mm $FFFE dans la fenêtre inférieure sur fond noir suivi de la touche ENTER. La fenêtre supérieure sur fond bleu affiche la ligne suivante : $FFFE = $FF > $__.
                 tapez la valeur FE suivie de la touche ENTER puis la valeur 00 (2 zéros !) suivie à nouveau de ENTER.
                 pressez la touche ESC afin de revenir dans la fenêtre inférieure sur fond noir.

Initialisation du vecteur de RESET


           Tapez quit et répondez Y à la question posée afin de sortir du programme PCBUG11.

           Coupez l'alimentation du stabilisateur et déconnecter le port série COM2.

           Le logiciel programmé dans l'EEPROM du microcontrôleur 68HC11F1 est désormais opérationnel.
