Téléchargement des logiciels pour Windows et Android dédiés à la gestion de l'interface :

       Les commandes sont extrêmement simples à maitriser puisqu'elles reposent sur un transfert UDP de différentes chaines de caractères ASCII prédéfinies. Les chaînes sont envoyées vers l'interface 16 sorties dès que vous pressez l'un des boutons des logiciels présentés ci-dessous. Vous trouverez la liste complète des chaines de caractères un peu plus bas sur cette page...


      Logiciel pour :

       La gestion de l'interface s'effectue au moyen d'un petit programme d'application écrit avec Borland Delphi 7 nommé "Interface Ethernet 16 sorties".

      Consultez la page [ Indy sous Delphi 7 ] afin d'installer le composant nommé "Indy" vous permettant sous Delphi de modifier le code source pour l'adapter selon vos besoins.

       Le logiciel "Interface Ethernet 16 sorties" est compatible avec , Seven, Vista et XP et il n'a pas été testé sous les OS antérieurs.

       L'ensemble code source du programme Delphi et le fichier exécutable sont librement téléchargeables ci-après. Le code source est commenté et vous n'aurez aucun mal à le modifier selon vos critères personnels d'utilisation.

      Téléchargement des fichiers sources Borland Delphi et du fichier exécutable : 364ko

      Téléchargement du code source au format TEXTE : 21.5 ko

      Logiciel pour   :

      La gestion de l'interface s'effectue au moyen d'un programme d'application écrit sous Basic4Android nommé "Interface Ethernet 16 OUT".

      Consultez la page [ Applications Android ] pour en savoir plus sur le compilateur Basic4Android afin d'adapter le logiciel selon vos besoins.

       Le logiciel "Interface Ethernet 16 OUT" est compatible avec tous les supports (Smartphone, tablette tactile, etc...) fonctionnant sous Android 2.2  ou supérieur.

       L'ensemble du code source et le fichier compilé Apk sont librement téléchargeables ci-après. Le code source est commenté et vous n'aurez aucun mal à le modifier selon vos critères personnels d'utilisation.

      Téléchargement des fichiers sources Basic4Android et du fichier Apk : 700ko

      Téléchargement du code source au format TEXTE : 14 ko

  Paramètres Ethernet par défaut après programmation du microcontrôleur :

        Lorsque vous insérez pour la première fois le microcontrôleur programmé dans son support, les paramètres réseaux par défaut inscrits en mémoire sont les suivants :

        Adresse IP : 192.168.0.9
        Numéro du PORT  : 5030
        Adresse MAC  : B0 : FA : AF : 00 : 01 : 00

      Vous pouvez modifier à loisir ces trois paramètres si par exemple un de vos périphériques Ethernet dispose lui aussi de la même adresse IP ou bien encore, si vous souhaitez connecter à votre réseau plusieurs exemplaires de l'interface 16 sorties. En effet, n'oubliez pas que l'adresse IP de l'interface Ethernet 16 sorties ne peut en aucun cas être la même que celle de votre PC ou de tout autre dispositif connecté à votre réseau sous peine de conflit d'IP. Chaque adresse doit être unique sur un réseau !

      Pour ce faire, lisez attentivement la page [ Configuration du ENC28J60 ] vous expliquant comment utiliser le logiciel "Config du ENC28J60" permettant de modifier les paramètres (IP, PORT et MAC) de votre interface 16 sorties. Il vous permet également de connaitre le numéro de révision du silicium de votre ENC28J60 afin de déterminer exactement la valeur de la résistance R7 (nommée Rbias sur la datasheet de Microchip). Téléchargez et installer ce logiciel sur votre disque dur, vous en aurez besoin dans la suite de ce paragraphe.

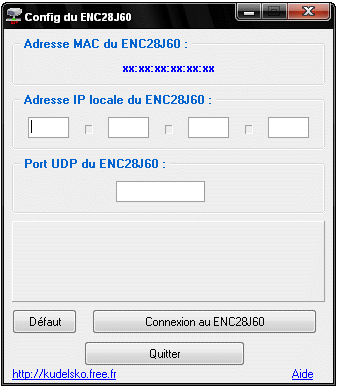

Aspect du logiciel "Config du ENC28J60" permettant
de connaitre le numéro de révision du circuit
et éventuellement de modifier les caractéristiques IP, PORT et MAC
de votre interface 16 sorties.

  Votre réseau local dit également "domestique" :

      Les réseaux à IP fixe (non DHCP) sont recommandés pour connecter ce type d'interfaces. Ainsi, votre PC dispose toujours de la même adresse IP comme par exemple : 192.168.0.5. Si vous utilisez néanmoins un serveur DHCP afin d'attribuer dynamiquement les adresses IP sur vos PC, assurez-vous que l'interface 16 sorties soit dans une zone d'IP fixe (voir mode d'emploi de votre routeur).

      Si vous souhaitez piloter votre interface 16 sorties via le réseau Internet depuis n'importe où dans le monde, assurez-vous de laisser passer les trames UDP au niveau de votre routeur. Pour ce faire, lisez attentivement la page [ Configuration routeur ] où vous trouverez un exemple de configuration d'un routeur intégré à un modem ADSL de type Freebox...

       Lors du lancement du logiciel de gestion de l'interface 16 sorties ou bien lors du lancement du logiciel "Configuration du ENC28J60", votre pare-feu (firewall) intégré à Windows peut vous demander si les trames UDP sont autorisées. Il faudra bien entendu autoriser ces trames UDP à transiter sur votre PC. Si vous refusez vous ne pourrez pas communiquer avec votre interface.

  Connexion de l'interface à votre réseau domestique selon deux types de Modem ADSL :

     Connectez votre interface 16 sorties à votre réseau domestique au moyen d'un câble Ethernet droit.

         Ci-après voici deux illustrations possibles de connexion de l'interface à un modem ADSL dont le mode routeur est activé. Il existe d'autres configurations possibles comme par exemple l'usage d'un Routeur externe (Netgear, Linksys, etc...) relié lui-même à un modem ADSL avec le mode routeur inactif...


       Si votre Modem ADSL type Box dispose de plusieurs connecteurs Ethernet de type RJ45, reliez votre interface 16 sorties à l'un des connecteurs RJ45 libres au moyen d'un câble Ethernet droit.           Assurez-vous d'avoir le mode routeur activé sur votre Modem ADSL.

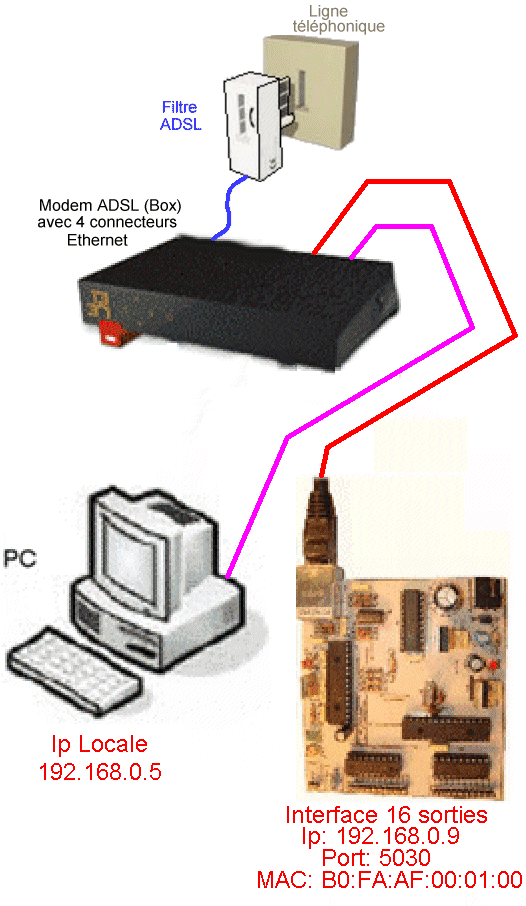

 Configuration réseau avec un Modem ADSL équipé de plusieurs connecteurs Ethernet.
Le mode Routeur a été activé dans la configuration interne du Modem ADSL.



         Si votre Modem ADSL ne dispose que d'une seule prise Ethernet RJ45 (déjà reliée à votre PC), il vous suffit d'acheter dans le commerce un Switch vous permettant d'accroitre le nombre de connecteurs Ethernet à 4, 5 ou 8 et plus encore selon les modèles. Comme précédemment, assurez-vous d'avoir le mode routeur activé sur votre Modem ADSL.

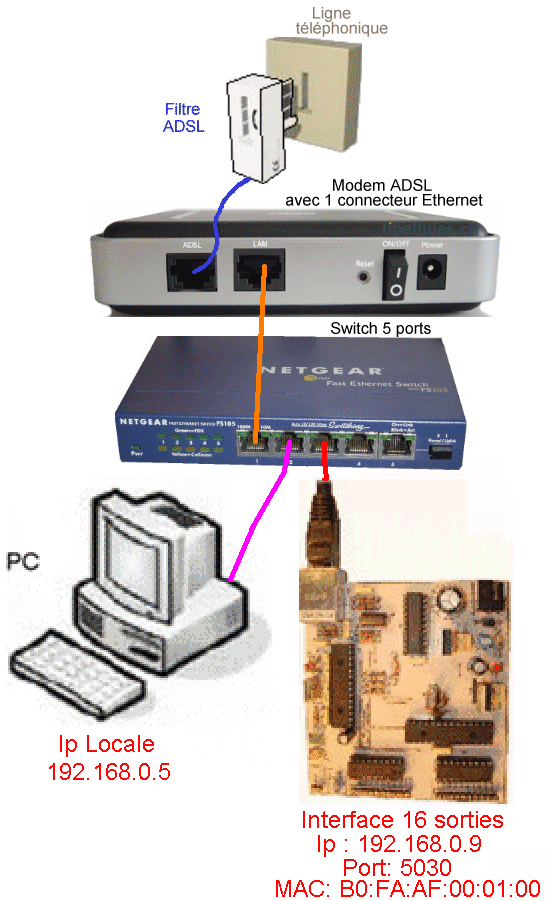

Configuration réseau avec un Modem ADSL équipé d'un seul connecteur Ethernet.
L'ajout d'un Switch est donc nécessaire afin d'y relier le PC et l'interface 16 sorties.
Le mode Routeur a été activé dans la configuration interne du Modem ADSL.

  Détermination provisoire de la résistance R7 (Rbias) associée à votre ENC28J60 :

      Comme nous l'avons vu dans les chapitres [ Configuration ENC28J60 ] et chapitre [ ENC28J60 ], le ENC28J60 a subi au fil des années de sa production des corrections matérielles internes au niveau du silicium. L'une de ces corrections porte sur la valeur à attribuer à la résistance référencée R7 de notre application nommée Rbias par Microchip.

      Pour mémoire, nous rappelons que la résistance R7 est directement associée à la stabilité de la connexion réseau de votre interface 16 sorties à et votre routeur. Une mauvaise valeur peut entrainer des déconnexions aléatoires de l'interface auprès par votre routeur.

     Afin de déterminer le numéro de révision du silicium de l'ENC28J60 que vous avez entre vos mains, nous utilisons le logiciel nommé "Config du ENC28J60".  Or ce logiciel communique uniquement via une connexion réseau, il nous faut donc dans un premier temps choisir au hasard l'une des deux valeurs possibles pour R7: soit une résistance de 2,32k à 1% ou bien une de 2,74k à 1%.

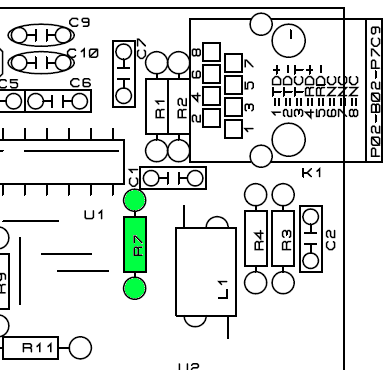

     Ainsi et de façon totalement arbitraire,  soudez provisoirement sur le circuit imprimé de l'interface 16 sorties, une résistance R7 de 2,74k à 1%. Elle vous permet de vous connecter au réseau durant quelques instants même si sa valeur était incorrecte. En revanche, si vous connaissez déjà le numéro de révision de votre ENC28J60, soudez la bonne valeur de R7.



  Vérifications préalables avant la mise sous tension de votre interface :

       Conditions initiales :

         Assurez-vous de ne pas avoir de court-circuit sur l'ensemble de la platine. Vérifiez également l'absence de microcoupures sur la partie cuivrée du circuit imprimé.
         Connectez la platine à une source d'alimentation en +12V et sans placer aucun circuit intégré sur les supports, mesurez toutes les tensions présentes sur les différentes broches des supports.          Assurez-vous d'obtenir les tensions requises +5V et +3,3V en vous aidant du schéma de principe téléchargeable au bas de la page [ Réalisation ]. Si tous les potentiels mesurés sont normaux, coupez l'alimentation et insérer tous les circuits intégrés dans leurs supports respectifs.

       Mise sous tension :

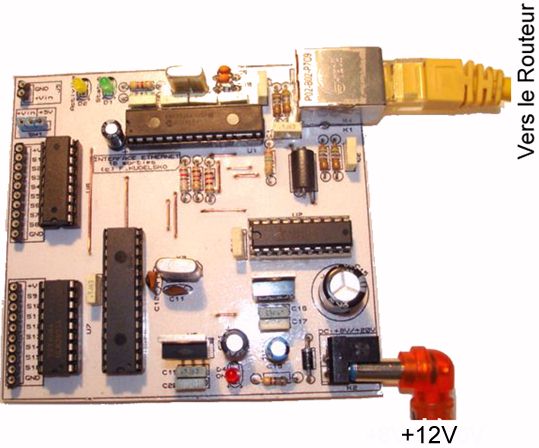

         Votre interface étant connectée à votre réseau domestique au moyen d'un cordon RJ45 de type droit, appliquez une tension continue comprise entre +8V et +20V sur le bornier d'alimentation K2. Une tension de +12V est un bon compris.

         Instantanément, la led rouge ON référencée D4 doit s'illuminer. Deux secondes après la mise sous tension, la led verte D1 nommée statut (Link) doit s'allumer en feu fixe si la connexion réseau est correctement détectée. Si elle reste éteinte votre interface n'a pas été détectée sur le réseau et dans ce cas, vérifiez vos branchements, le câble Ethernet, le Modem et les éléments qui lui sont associés.

         Si tout c'est bien passé, après l'illumination de la led verte D1, la led jaune D2 nommée activation (Act) peut s'illuminer un très court instant avant que D1 et D2 ne s'éteignent tous les deux durant environ 1 secondes. C'est durant ce court laps de temps que le microcontrôleur récupère le numéro de révision du silicium de l'ENC28J60.

        Passé ce délai on recommence le cycle de démarrage. La led verte D1 s'allume en feu fixe puis la led jaune D2 s'illumine de courts instants de façon aléatoire. Cette led témoigne de la communication quasi-permanente de l'interface avec le routeur auquel cas ce dernier la considèrerait comme déconnectée du réseau. Bien entendu, dès qu'un utilisateur agit sur l'interface via le logiciel de gestion (téléchargeable ci-dessus) la led D2 clignote également en synchronisme attestant du transfert de données en UDP.

Cette animation tente de reproduire approximativement
la séquence de démarrage de l'interface Ethernet.

       Détermination exacte de la résistance R7 à 1% :

         Si vous connaissez le numéro de révision de votre circuit ENC28J60, vous pouvez sauter ce paragraphe et il vous suffit de souder directement la bonne valeur de la résistance R7 sur votre circuit imprimé.
        Dans le cas contraire, suivez les explications suivantes.

         Ayant téléchargé et installé le logiciel "Config du ENC28J60" disponible à la page
[ Configuration ENC28J60 ], lancez ce dernier sur votre PC.

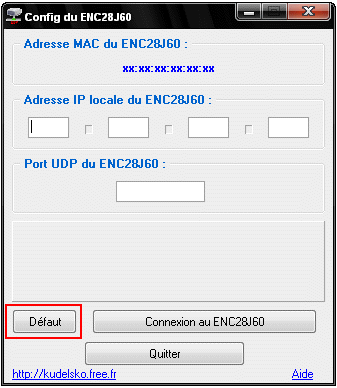

         Cliquez sur le bouton "Défaut' permettant d'inscrire automatiquement les paramètres par défaut de connexion avec l'interface.

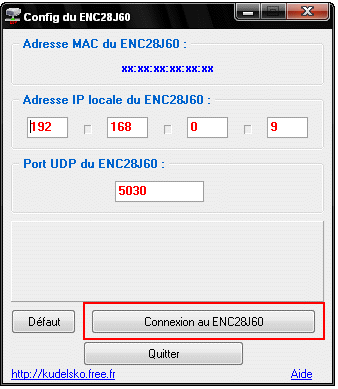

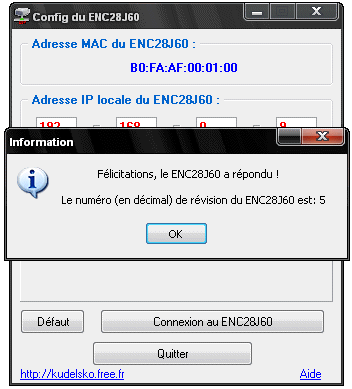

        Cliquez ensuite sur le bouton "Connexion au ENC28J60" et si tout ce passe bien, vous obtenez un message informatif attestant de la bonne communication avec votre interface. Ce message contient également le numéro de révision de votre circuit ENC28J60 comme ci-après :

          Pour les exemplaires dont nous disposons, le numéro de révision de notre ENC28J60 est 5.           D'après le tableau ci-après déjà vu à la page [ ENC28J60 ], il suffit de lire la valeur de la résistance R7 correspondante au numéro de révision. Dans notre cas, la valeur 5 correspond à la Rev B5, donc nous souderons une résistance de R7 = 2,32k à 1% sur le circuit imprimé de l'interface Ethernet.


         Vous pouvez arrêter le logiciel. Désormais votre interface 16 sorties est totalement fonctionnelle avec ses paramètres réseaux par défaut inscrits en mémoire :

        Adresse IP : 192.168.0.9
        Numéro du PORT  : 5030
        Adresse MAC  : B0 : FA : AF : 00 : 01 : 00



       Communication avec le logiciel de gestion sous Windows pour l'interface Ethernet :

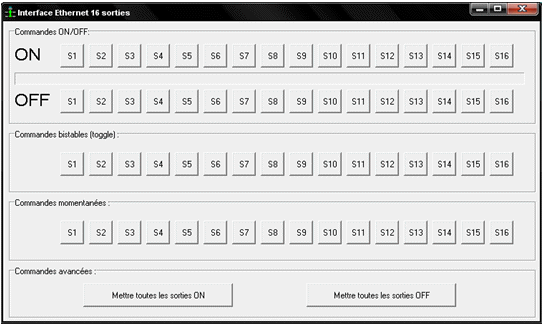

         Lancez le logiciel "Interface Ethernet 16 sorties" disponible en téléchargement au début de cette page pour .

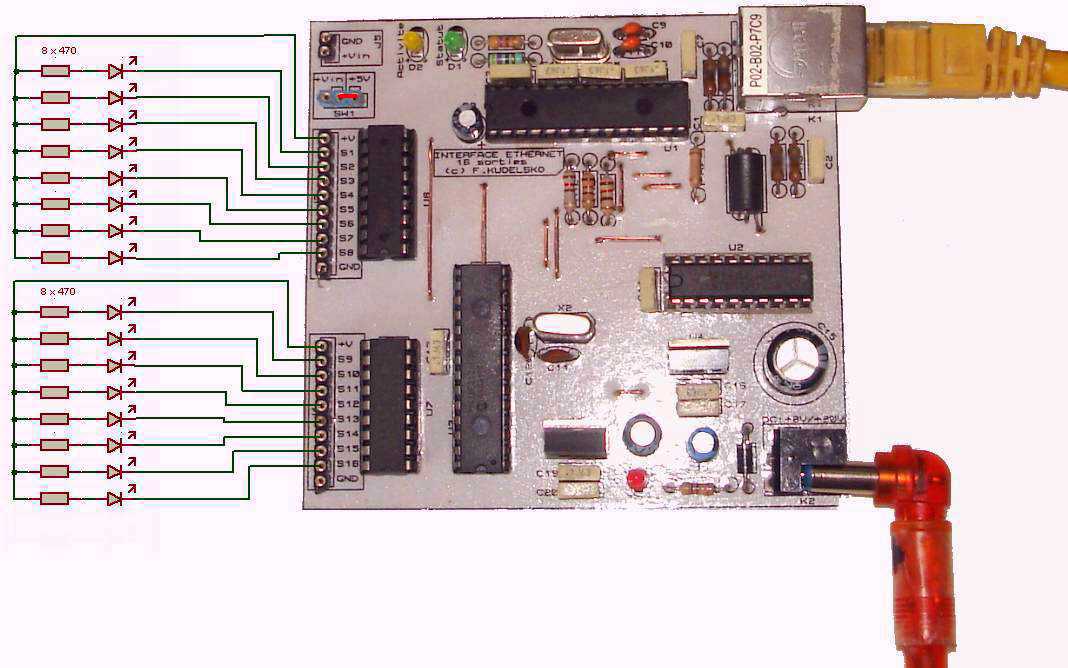

      Afin de tester le bon fonctionnement des différentes sorties de l'interface depuis votre réseau domestique, connectez 16 leds couplées à leurs résistances de limitation en courant (470 ohms)  sur les 16 sorties comme sur la photo ci-dessous. Les différentes leds seront alimentées en +5V en positionnant le cavalier SW1 sur la position +5V.

Cliquez sur l'image ci-dessus pour l'agrandir

       En cliquant sur le différents boutons numérotés S1, S2, S3, etc... du logiciel de gestion de l'interface, vous pouvez allumer ou éteindre les différentes leds. Le logiciel met à votre disposition plusieurs types de commandes possibles : ON, OFF, Toggle (bistable), Impulsionnel, toutes les sorties à l'état haut ou à l'état bas.

       Référez-vous au code source du programme écrit sous Delphi pour en savoir plus sur les chaînes de caractères ASCII utilisées pour chacune des touches et aux tableaux présents ci-après où sont listés l'ensemble des différentes commandes ASCII possibles.


       Note : N'oubliez pas de consulter la page [ Configuration routeur ] si vous souhaitez par la suite piloter depuis n'importe où dans le monde l'interface 16 sorties via le réseau Internet que ce soit depuis un PC ou bien depuis un Smartphone via le réseau 3G.

       Monté en température des principaux composants :

         Après plusieurs dizaines de minutes d'utilisation de l'interface 16 sorties, le circuit ENC28J60 référencé U1 doit être à peine tiède au touché. Le microcontrôleur PIC18F252 référencé U3 reste froid. Le régulateur 7805 référencé U4 devient rapidement chaud tandis que le régulateur LM2937-3.3 référencé U5 reste tiède.

        Tout échauffement excessif du circuit ENC28J60 n'est pas normal. Dans ce cas, coupez immédiatement l'alimentation électrique et vérifiez le circuit imprimé puis les tensions d'alimentation en ayant retiré de son support préalablement le circuit.

  Protocole de communication ASCII utilisé pour piloter l'interface 16 sorties :

      Afin de piloter sélectivement les 16 sorties, différentes commandes composées d'une suite de caractères ASCII ont été définies. Ces caractères sont envoyés en UDP sur le réseau en direction de l'interface pour une adresse IP (192.168.0.9 par défaut) et un PORT (5030 par défaut) que vous aurez préalablement déterminés.
     Si l'on souhaite piloter correctement l'interface, il faudra veiller à respecter scrupuleusement la syntaxe des différentes suites ASCII.

     Cinq groupes de commandes différentes ont été retenus pour chacune des 16 sorties :

       un groupe de commandes ASCII pour mettre à l'état bas la sortie considérée : mode OFF.
       un groupe de commandes ASCII pour mettre à l'état haut la sortie considérée : mode ON.
      un groupe de commandes ASCII permettant de basculer entre deux états : mode TOGGLE.
      un groupe de commandes ASCII pour mettre à l'état bas simultanément toutes les sorties.
      un groupe de commandes ASCII pour mettre à l'état haut simultanément toutes les sorties.


       Groupe de commandes ASCII permettant d'affecter un état bas sur une sortie déterminée :

      Groupe de commandes ASCII permettant d'affecter un état haut sur une sortie déterminée :

        Groupe de commandes ASCII permettant de basculer entre deux états logiques en sortie :

        Commande ASCII permettant de mettre à l'état bas toutes les sorties simultanément :

      Si vous souhaitez désactiver toutes les sorties S1 à S16, il vous suffit d'envoyer à l'interface la commande ASCII suivante :

        Commande ASCII permettant de mettre à l'état haut toutes les sorties simultanément :

      Si vous souhaitez activer toutes les sorties S1 à S16, il vous suffit d'envoyer à l'interface la commande ASCII suivante :

  L'interface Ethernet refuse de répondre aux sollicitations :

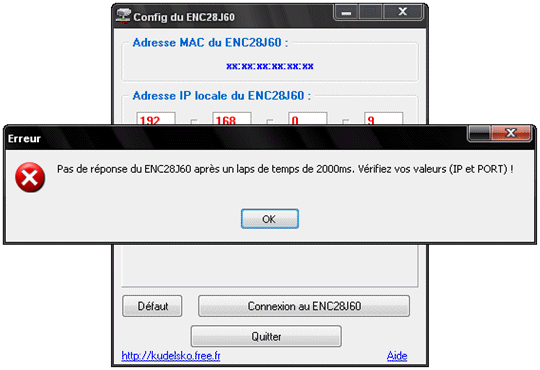

      Si vous n'arrivez pas à vous connecter via le logiciel "Config du ENC28J60" à votre interface 16 sorties depuis votre réseau local,  vérifiez si vous avez bien la led verte D1 nommée "Statut" allumée en feu fixe et si la led jaune D2 nommée "Activité" clignote de temps à autre de façon aléatoire.
        Si la première constatation se vérifie, assurez-vous d'avoir utilisé le bon numéro de PORT et la bonne adresse IP et vérifiez également  votre pare-feu intégré à Windows pouvant bloquer les requêtes UDP.

     De plus, avec l'aide d'un oscilloscope et lorsqu'aucun câble RJ45 n'est connecté sur l'embase K1 de l'interface, assurez-vous d'obtenir en permanence les différents signaux émis par le microcontrôleur aux allures suivantes sur les différentes broches du circuit intégré U1 (ENC28J60) comme ci-dessous :

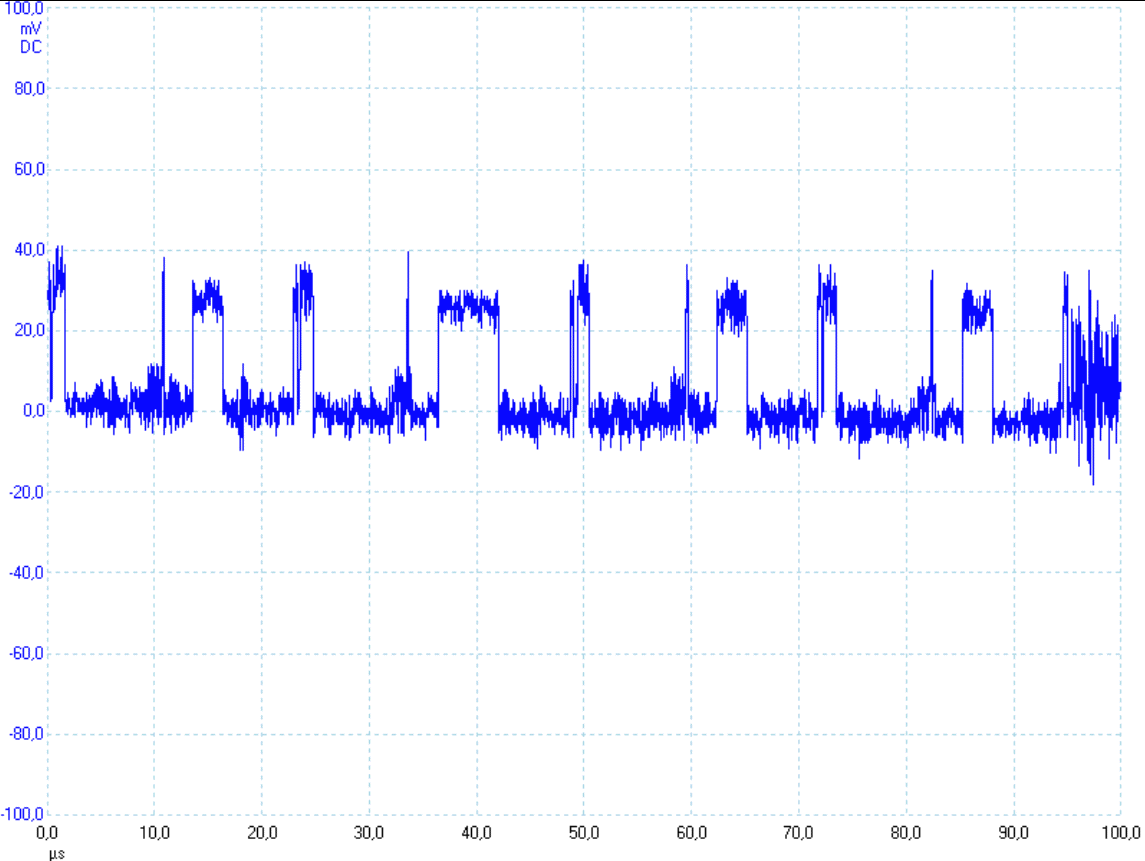

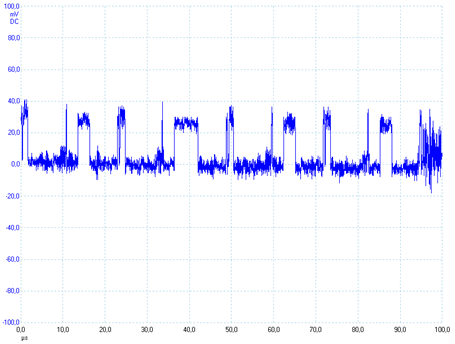

       Broche 6 (SO ou MISO) du circuit U1 (Time/Div 10µs) :

Cliquez sur l'image ci-dessus pour l'agrandir

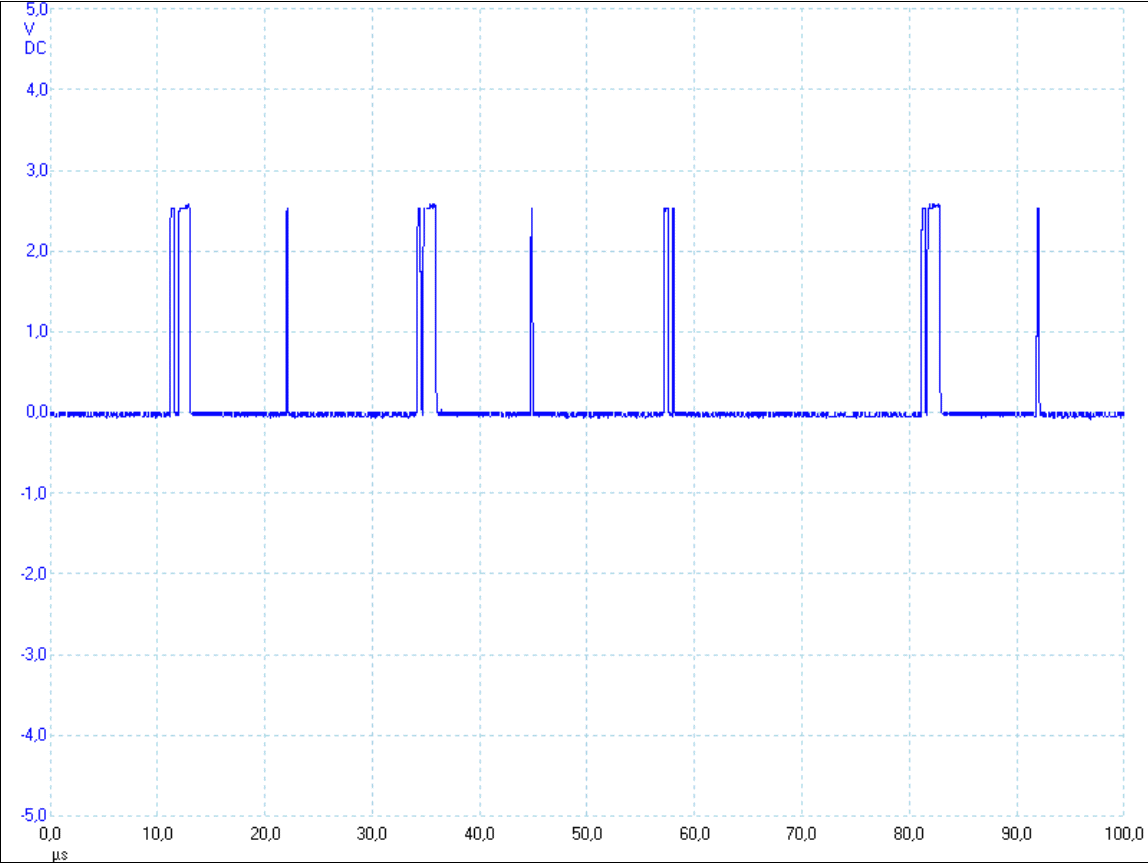

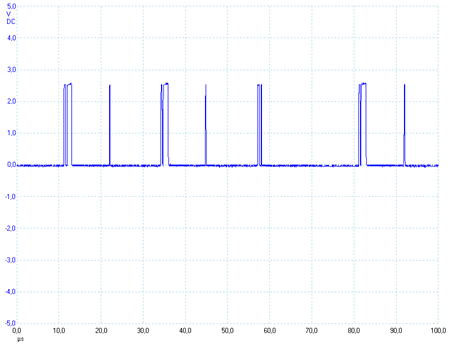

      Broche 7 (SI ou MOSI) du circuit U1 (Time/Div 10µs) :

Cliquez sur l'image ci-dessus pour l'agrandir

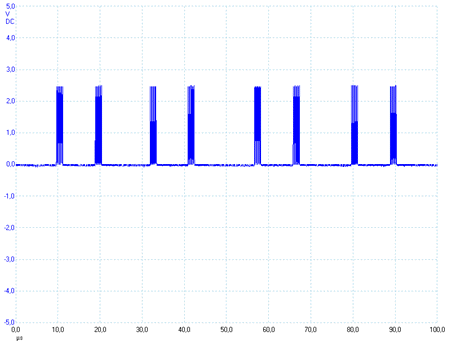

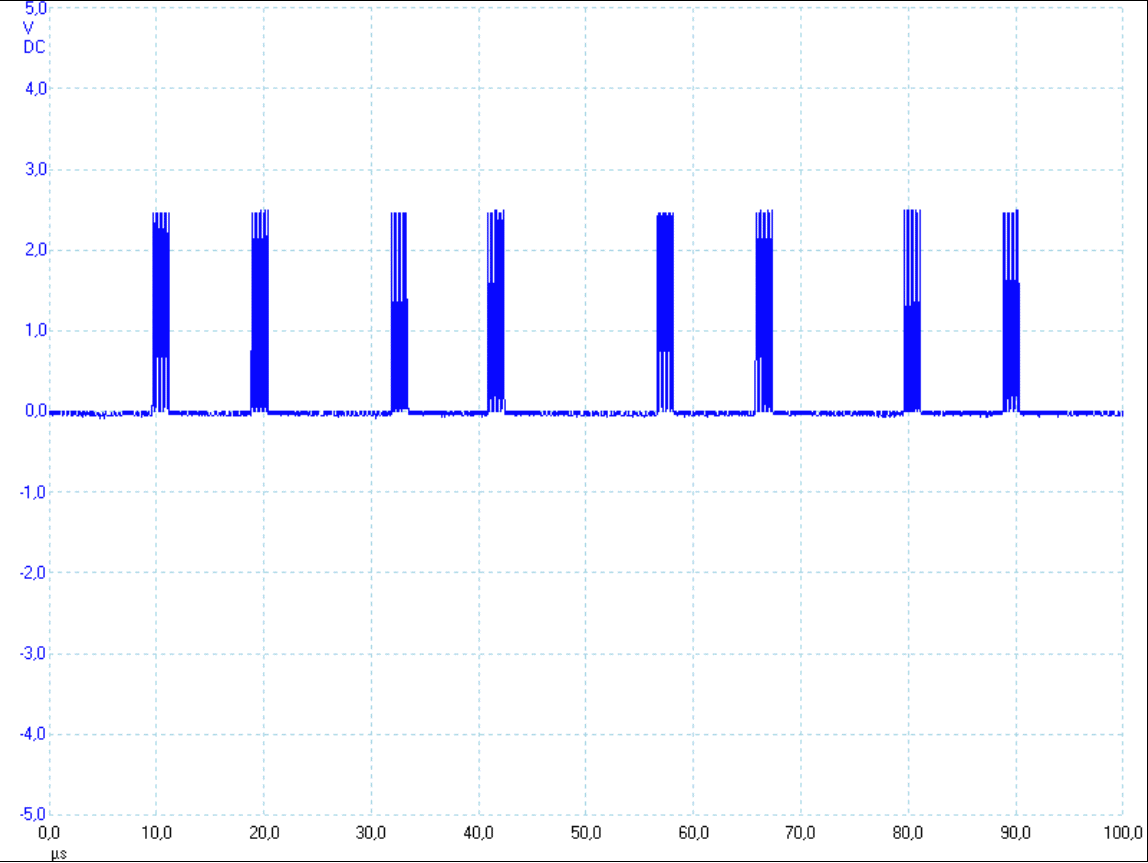

      Broche 8 (SCK) du circuit U1 (Time/Div 10µs) :

Cliquez sur l'image ci-dessus pour l'agrandir

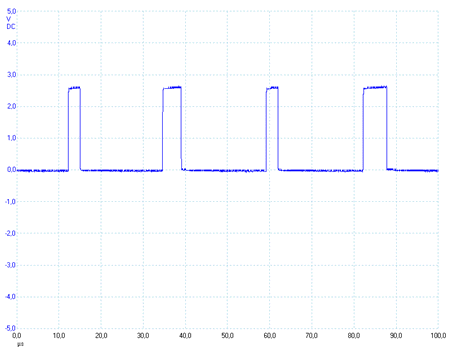

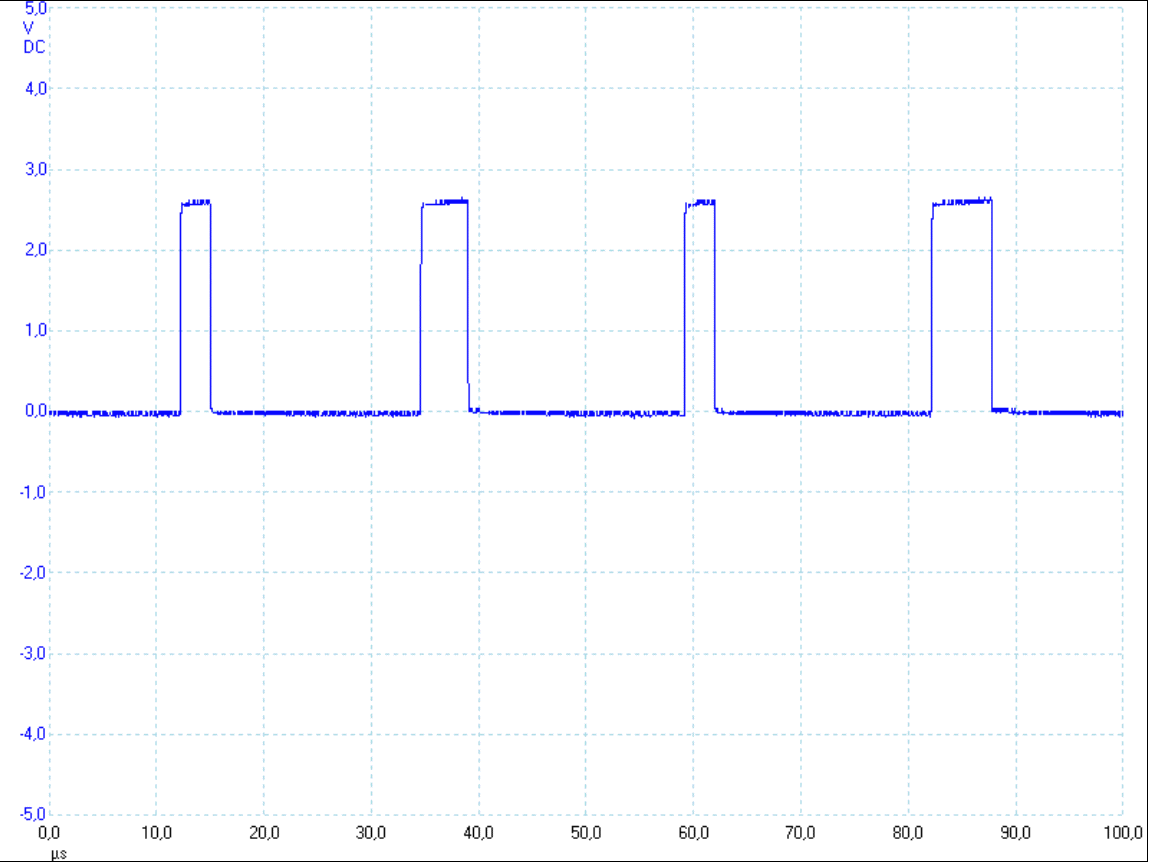

      Broche 9 (CS) du circuit U1 (Time/Div 10µs) :

Cliquez sur l'image ci-dessus pour l'agrandir

      Si vous n'arrivez pas à vous connecter via le logiciel "Interface Ethernet 16 sorties" depuis un accès Internet extérieur à chez vous, vérifiez d'avoir correctement configuré votre routeur. En effet ce dernier doit laisser passer les trames UDP pour un numéro de PORT et d'adresse IP bien déterminés, ici ceux de votre interface. Pour ce faire vous devez configurer le routeur comme sur cet exemple disponible à la page [ Configuration du routeur ].

------------------------------------------------------------------------------------

Bonne utilisation de l'interface Ethernet 16 sorties.
