  Présentation de l'interface Ethernet 16 sorties :

      Lorsqu'on à besoin d'agir à distance sur un dispositif,  plusieurs solutions techniques sont envisageables telles que filaires, téléphoniques, liaison haute fréquence, infrarouge, etc... En revanche rares sont celles permettant d'assurer à la fois une large couverture géographique et un débit d'information important. Seul Internet offre une telle alternative et c'est la raison d'être de cette nouvelle interface réseau équipée de 16 sorties totalement autonome. En effet, nul besoin de relier l'interface à un ordinateur puisqu'elle intègre toute l'électronique nécessaire à une connexion directe à votre réseau Ethernet.

      Basée sur le contrôleur Ethernet ENC28J60 de Microchip, cette interface à 16 sorties se connecte directement à votre réseau local domestique et vous permet de piloter individuellement 16 sorties à collecteur ouvert de type ON/OFF. Par ailleurs, si votre réseau est relié à un accès Internet via un Modem ADSL ou Modem Câble, vous pouvez piloter l'interface 16 sorties n'importe où dans le monde depuis un PC sous Windows ou bien depuis un Smartphone ou tablette tactile sous Android.

     Avec cette interface vous pouvez contrôler des relais, des leds, des triacs ou tous autres dispositifs électriques. Dans le cadre d'applications domotiques, il est possible de contrôler à distance différents actionneurs de la maison, tels que la fermeture ou l'ouverture de volets ou de stores et bien plus encore...
     Par ailleurs, si le nombre 16 de sorties n'est pas suffisant pour vos projets, la connexion réseau vous autorise à connecter jusqu'à 255 interfaces identiques à celle-ci, soit un total de 4080 sorties.      Bien entendu dans ce cas particulier pour chacune des interfaces à 16 sorties, vous devrez attribuer des paramètres différents (IP, PORT et MAC)  pour que l'ensemble des cartes puissent cohabiter sur le même réseau comme sur le croquis ci-dessous :

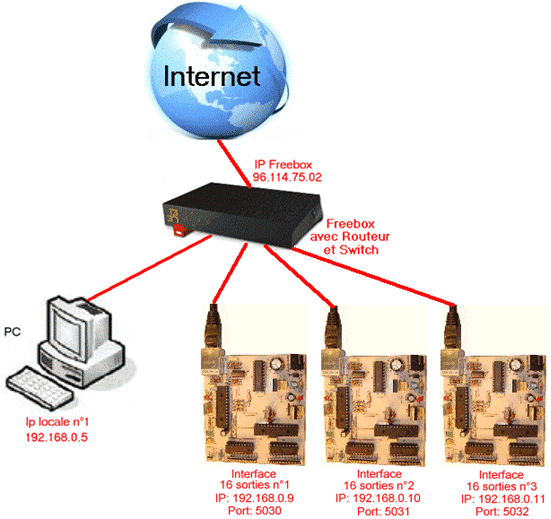

Configuration de votre réseau local avec plusieurs exemplaires
de l'interface 16 sorties.
Chaque interface dispose de paramètres différents
affectés par l'utilisateur.



     Lorsque votre réseau local est connecté à Internet, l'interface 16 sorties devient comme nous l'avons vu précédemment, accessible depuis l'extérieur par une seule adresse IP celle qui vous a été attribuée par votre Fournisseur d'Accès Internet (FAI) qui vous identifie de manière unique sur le réseau mondial. L'élément différentiateur permettant d'accéder à votre interface est dans ce cas le numéro du PORT de l'interface, ici par défaut le numéro 5030. Dans le jargon spécialisé, l'adresse IP et le numéro de PORT définissent le socket.

    Afin de contrôler votre interface depuis votre réseau domestique ou bien depuis un accès Internet, deux logiciels de démonstration fonctionnant pour l'un sous Windows écrit avec Bordand Delphi 7 et pour l'autre sous Android écrit avec Basic4Android sont disponibles en libre téléchargement accompagnés de leur code source. La communication entre l'interface 16 sorties et votre ordinateur, ou tablette tactile, ou smartphone s'effectue via le protocole UDP (User Datagram Protocol) qui reste très simple et souple d'utilisation.
    Le principe de la communication s'effectue par l'envoi en UDP de commandes de type ASCII (chaines de caractères) prédéfinies extrêmement simples à utiliser vous permettant d'adapter selon vos propres besoins les logiciels écrits sous Borland Delphi 7 ou sous Basic4Android.

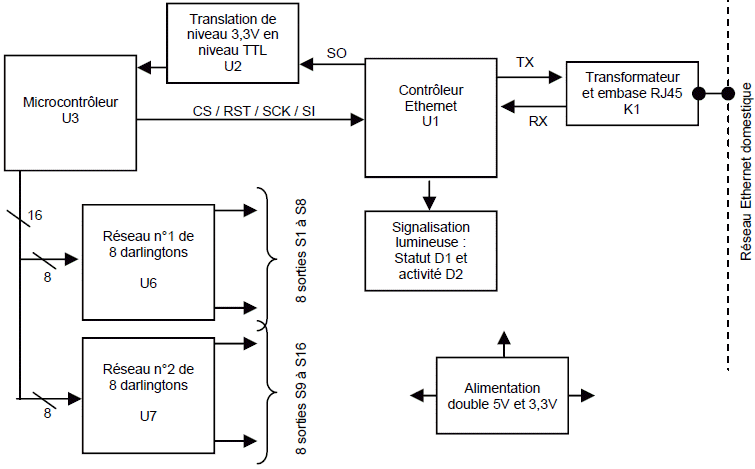

  Présentation de l'interface Ethernet 16 sorties :

Cliquez sur l'image ci-dessus pour l'agrandir

  Principales caractéristiques de l'interface Ethernet 16 sorties :

        Alimentation : comprise entre +8V et +20V DC.
        16 sorties à collecteur ouvert indépendantes pouvant piloter une charge alimentée jusqu'à +50V sous 500mA maxi.
        Contrôle des différentes sorties : en mode impulsionnel, bistable (toggle) et momentané.
        Type de commandes : chaine de caractères de type ASCII.
        Communication avec l'interface : protocole UDP / IP.
        Contrôleur Ethernet : 10Base-T compatible avec le 100 et 1000Base-T.
        IP, PORT et adresse MAC : modifiable par l'utilisateur.
        Configuration réseau par défaut : IP : 192.168.0.9, Port : 5030 et MAC : B0:FA:AF:00:01:00.
        Visualisation de la connectivité et du transfert Ethernet par leds.

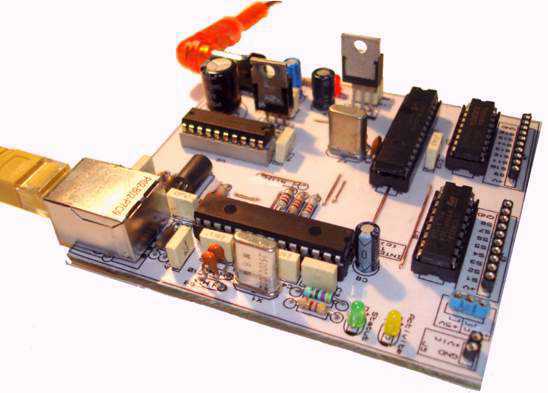

  Présentation de l'interface Ethernet :

        Partie supérieure du circuit imprimé :

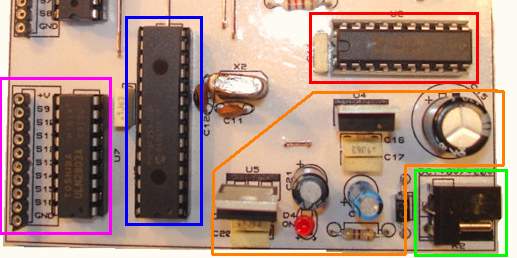

        Partie inférieure du circuit imprimé :

  Présentation des logiciels pilotant l'interface Ethernet 16 sorties :

        Afin de piloter l'interface que ce soit depuis votre réseau domestique ou depuis n'importe où dans le monde, deux logiciels d'application ont été écrits l'un pour Windows via Borland Delphi 7 et l'autre pour Android via Basic4Android. Ces deux logiciels sont disponibles en libre téléchargement au chapitre [ Utilisation ].

          Logiciel pour

       Le logiciel compatible avec , Seven, Vista et XP mais il n'a pas été testé sous les OS antérieurs.

       En plus du fichier exécutable, vous trouverez le code source du logiciel afin de vous aider dans l'écriture de votre propre logiciel sous différentes langages: Delphi, Visual Basic,, C++, etc...

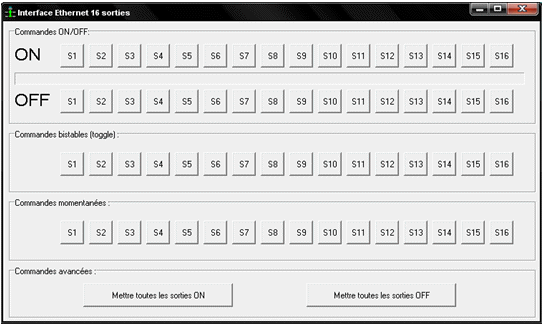

Aspect du logiciel de démonstration permettant
de piloter toutes les sorties de l'interface 16 sorties
en mode ON/OFF, bistable et momentané.

          Logiciel pour :

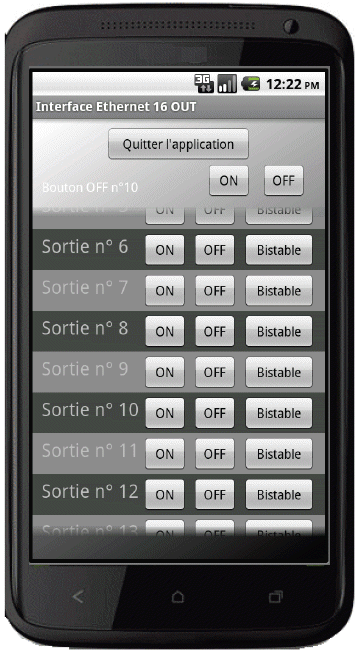

Aspect du logiciel installé sur un smartphone permettant
de piloter toutes les sorties de l'interface 16 sorties
en mode ON/OFF et bistable.
L'accès aux boutons des 16 sorties s'effectue au moyen d'une liste déroulante
que l'on peut descendre ou monter d'un simple geste du doigt.

  Exemples d'utilisation des sorties de l'interface :

      Afin d'illustrer les différentes possibilités de connectivités de l'interface, voici quelques exemples d'application...

           Connexion d'un ou plusieurs relais 1T :

                Toutes les sorties de l'interface peuvent directement piloter des relais sans utiliser des transistors intermédiaires.

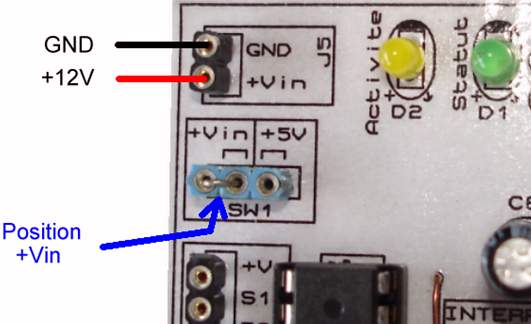

                Par exemple, pour 3 relais de type 1-T / 12V  placez le cavalier de SW1 en position +Vin et appliquer un potentiel de +12V sur l'entrée J5. Connectez ensuite vos relais sur les sorties que vous souhaitez, ici S3, S6 et S8. Il est inutile d'ajouter des diodes de roue libre aux différents relais dans la mesure où elles sont déjà intégrées sur toutes les sorties du ULN2803.

           Connexion d'une led en sortie de l'interface :

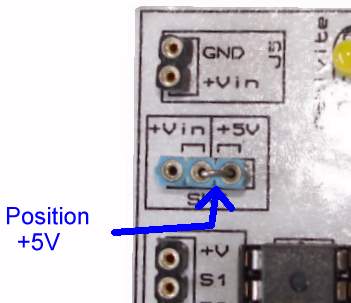

                  Exemple de connexion directe d'une led sur l'une des sorties de l'interface. N'oubliez pas de placer le cavalier SW1 sur la position +5V afin d'obtenir la tension requise sur le sortie +V=+5V.



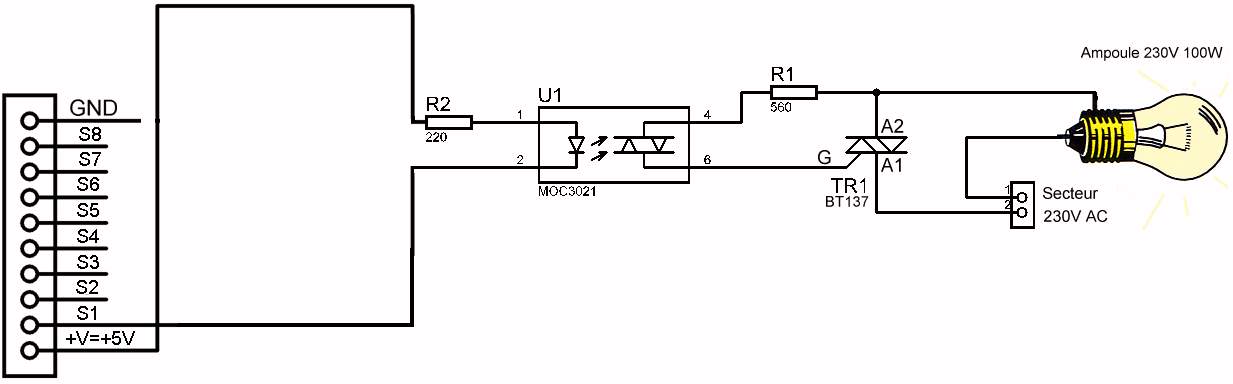

           Connexion d'une ampoule 230V sur l'une des sorties de l'interface :

                  Grâce à l'usage d'un opto-triac, la commande de dispositifs connectés au secteur électrique devient très simple. Voici un exemple vous permettant de piloter une ampoule reliée au 230V. Comme précédemment, le cavalier de SW1 est positionné sur +5V.

Cliquez sur l'image ci-dessus pour l'agrandir

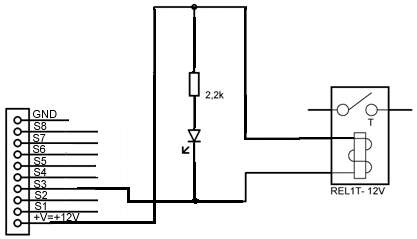

           Connexion d'une led et d'un relais alimentés en +12V :

                  En plus de la led,  nous connectons ici un relais sous des tensions supérieure à +5V comme dans l'exemple ci-dessous ou nous utilisons un relais en +12V.  Comme nous l'avons déjà vu précédemment, placez le cavalier de SW1 en position +Vin et appliquez un potentiel de +12V sur l'entrée J5.
