  Conditions initiales :

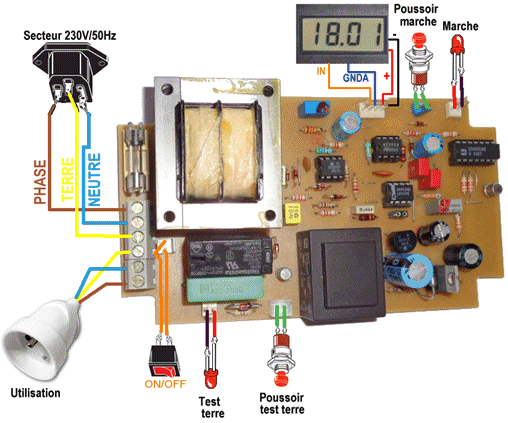

     Après avoir vérifié la conformité du circuit imprimé qui doit être exempt de court-circuit et de coupure, effectuez le câblage des différents éléments externes au circuit imprimé comme ci-dessous :

          Afficheur LCD.
          Boutons poussoirs.
          L'interrupteur général ON/OFF.
          Les leds.
          Les connecteurs d'alimentation secteur.

Cliquez sur l'image ci-dessus pour l'agrandir

      Après une ultime vérification, mettez le disjoncteur sous tension sans la présence des circuits intégrés.
     Vérifiez les tensions présentes sur les différentes broches des supports des circuits intégrés ainsi que sur le connecteur du module afficheur LCD. Vous devez obtenir une tension de 12V sur les broches d'alimentation des circuits intégrés et une tension voisine de 9V pour celle du module d'affichage LCD.
     Vérifiez également la présence du potentiel 6V présent sur le point test P2.

     Comme pour tous disjoncteurs différentiels du commerce, il faut relier la phase et le neutre de votre réseau électrique domestique sur les entrées PHASE et NEUTRE du disjoncteur. Dans le cas contraire, le montage ne pourra pas fonctionner correctement. Pour ce faire, avec l'aide d'un tournevis "cherche phase" repérez la phase qui arrive sur le connecteur d'alimentation K1. Si celle-ci arrive sur le neutre inversez les branchements au niveau du bornier à vis K1.



   Etalonnage du disjoncteur :

       La platine regroupe deux réglages matérialisés par deux ajustables multi-tours de précision, à savoir :
             RV1 : permettant de régler la sensibilité du différentiel.
             RV2 : permettant de régler l'affichage du courant par défaut.

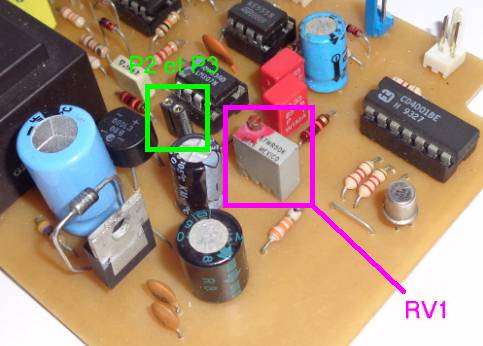

      Ajustable RV1 :

            En fonctionnement normal, c'est à dire sans courant de défaut :

     Le point test P2 doit être positif de quelques dizaines de millivolts par rapport au point test P3 (voir à titre indicatif les tensions indiquées sur le schéma de principe).
      Le différentiel est d'autant plus sensible que l'écart de tension est minime.
      Pour obtenir une sensibilité d'environ 20mA, la différence de tension entre P3 et P2 doit être d'environ 500mV suivant le type d'amplificateur opérationnel utilisé.

            En fonctionnement avec un courant de défaut :

           1ère étape :  Connectez une résistance de 10k / 5W entre la phase et la terre sur le connecteur K2 pour obtenir un courant de 23mA environ. Dévissez la vis de l'ajustable RV1 jusqu'à interrompre l'alimentation sur les connecteurs K2 (led verte allumée).

              2ème étape :  Connectez une résistance de 12k / 5W entre la phase et la terre sur le connecteur K2 pour obtenir un courant de 20mA environ. S'il se produit une coupure d'alimentation sur K2, vissez à nouveau RV1 jusqu'à ce qu'il n'y ait plus de disjonction (led verte éteinte).
  Puis revenir à l'étape 1 pour vérifier qu'il y ait bien disjonction avec un courant de 23mA, sinon affinez le réglage. Puis revenir à l'étape 2 et ainsi de suite de afin d'obtenir une disjonction parfaite pour 23mA et non pas pour 20mA.

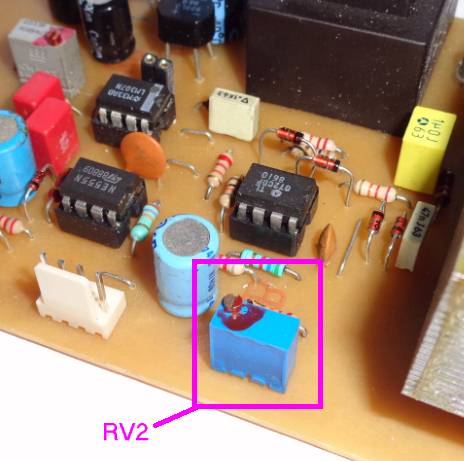

      Ajustable RV2 :

     Il faut préalablement créer un courant de défaut de 20mA en connectant une résistance de 12k/5W entre la phase et la terre du connecteur K2.
     Ensuite réglez RV2 de manière à obtenir sur le LCD une valeur de 19,99.


     Remarques :
        Pour ceux souhaitant alimenter des récepteurs absorbants des courants supérieurs à 4A, un changement de puissance (VA)  du transformateur T1 et du fusible F1 seront nécessaires. Le circuit imprimé devra être revu au niveau des pistes acheminant le courant vers le récepteur (rajout d'étain sur les pistes en cuivres concernées).
       Cet appareil est prévu pour fonctionner en régime permanant pour alimenter un récepteur de 120 Watts maximum Néanmoins de façon temporaire et inférieure à 1 minute, il peut alimenter sans problème un récepteur jusqu'à 800 Watts.
       Le dispositif consomme 3,2W à vide. C'est à dire sans qu'aucun récepteur ne soit connecté à celui-ci.

     Le disjoncteur est désormais étalonné et opérationnel. Placez le montage au sein d'un coffret en PVC afin de garantir une bonne isolation électrique vis à vis de l'utilisateur.
    Notez également que cet instrument permet de tester de manière régulière et préventive tout problème d'isolation électrique au niveau de l'appareil alimenté.
