Téléchargez
la nomenclature de l'émetteur HF
RS232 :  8
ko
Nomenclature
de l'émetteur HF RS232 :
Résistances
1/4W - 5% :
470 : R5
1k : R8
4,7k
: R7
10k : R2, R3, R4, R6, R9
33k
: R1, R10
Condensateurs plastiques LCC :
100nF
: C3, C8, C7, C9, C10
Condensateurs céramiques :
4,7pF
: C1, C2
Note
:
Les plus observateurs d'entre vous auront
remarqué que les deux condensateurs
C1 et C2 n'ont pas été
placés sur les photos de notre
prototype faute de disposer des exemplaires
de C1 et C2 requis au moment de la prise
des différentes photos.
Malgré ces photos trompeuses,
n'oubliez pas de souder les deux condensateurs
C1 et C2 nécessaires au bon fonctionnement
du montage !
Condensateurs chimiques :
220µF/25V
: C5
47µF/16V : C8
10µF/16V
: C4
Diodes :
D1, D4 : 1N4148.
D3 : 1N4007.
D2 : led rouge (ON) de 3mm de diamètre.
Circuits intégrés :
PIC16F628A
: U1 +
support lyre 18 broches.
78L05 : U2.
78L12: U4..
Quartz ou résonateur
céramique :
X1
: Quartz de 20MHz
Transistors :
Q1,
Q2 : BC547B
Q3 : 2N2907A
Divers :
U3 : Emetteur AM TX433 miniature disponible chez [
GoTronic ].
J5 : 2
picots tulipes
sécables pour confectionner le
connecteur.
J2 : 2 picots tulipes
sécables pour confectionner le
connecteur.
K1 : Ne pas monter les
picots tulipes K1. Ils n'ont servi qu'à
la mise au point du programme.
J1
: embase coudée femelle RCA pour
circuit imprimé
J3 :
1 embase d'alimentation type SC215 disponible chez [
GoTronic ].
J1
: embase femelle
DB-9 coudée pour la liaison RS232.
B1
: buzzer piezzo sans oscillateur.
SW1
: 3 connecteurs sécables HE14
droits avec cavalier femelle CF17
disponible chez [
GoTronic ].
SW2
: interrupteur
DIP à levier unipolaire 2 pôles.
Circuit imprimé
simple face: 90 x 56.

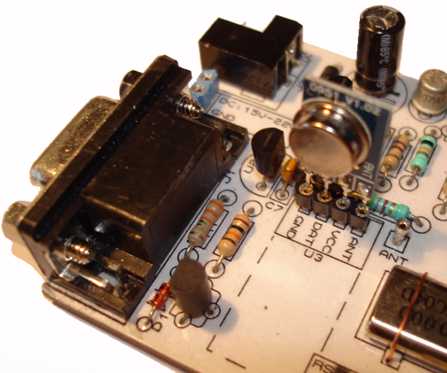

Emetteur
miniature AM TX 433 :
La
partie haute fréquence (HF) à
433,92MHz nécessite l'emploi
d'un module émetteur très
bon marché et aux dimensions
particulièrement faible. Le modèle
proposé chez [
GoTronic ] répond
parfaitement à ce critère. Il prend place sur le
connecteur U3 du circuit imprimé et pourra
être couché sur l'avant
dans le cadre de la mise en coffret
du présent montage.

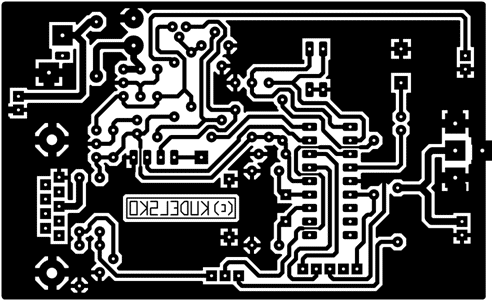

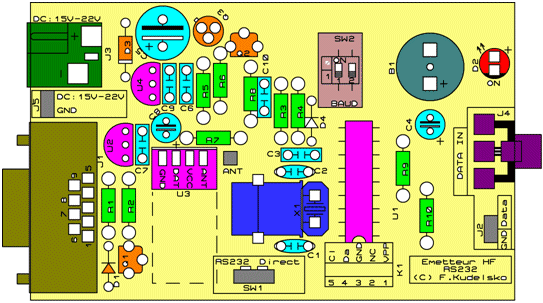

Aspect
de l'implantation et du typon
:
Téléchargement
des schémas, implantations et typons
au format PDF :
Schéma de
principe : 75 ko
Implantation
:
20 ko
Cuivre
: 60
ko
Cuivre
au format BMP (600 DPI)
:  160
ko
Veuillez consulter la rubrique [
Imprimer
les typons ]
pour le
paramétrage d'Adobe Acrobat Reader 6.x pour une impression
à l'échelle 1:1.
|
