Utilisation du Timer USB Prog...


  Conditions initiales :

      Vérifiez vos soudures et les éventuels courts-circuit qui pourraient subsister sur le côté cuivre de votre circuit imprimé.

    Sans positionner le microcontrôleur

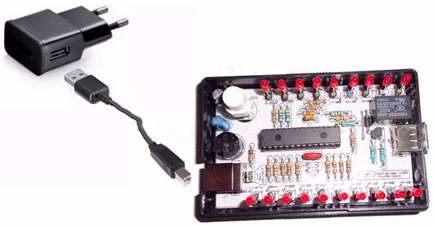

U1 sur son support, reliez votre Timer USB Programmable à votre chargeur 5V avec l'aide d'un cordon USB (type A vers type B) comme sur la photo suivante :


Liaison entre le chargeur USB et le timer.



Cordon USB A mâle - USB B mâle.


      Vérifiez la présence de la
 tension d'alimentation 5V sur les broches du support correspondant au microcontrôleur U1. Référez-vous au schéma de principe disponible en téléchargement à la page
Réalisation ].
      Si tout vous semble correct,
débranchez votre chargeur et insérez sur son support le microcontrôleur U1 préalablement programmé.


  Mise sous tension de l'interface :

       Dès la mise sous tension, un bip se fait entendre suivi de l'illumination des 19 leds chacune à leur tour à la manière d'un chenillard. Puis toutes les leds s'illuminent simultanément durant un laps de temps de 500ms suivi d'un autre bip. Passé cette intro, le Timer USB Programmable est opérationnel.

       Lors de la
toute première utilisation du Timer, la led Start et la led 30 minutes sont allumées en feu fixe. Par défaut le réglage de la durée du timer est fixé à 30 minutes. Cette durée est mémorisée en EEPROM au sein du microcontrôleur et nous verrons par la suite comment la modifier.

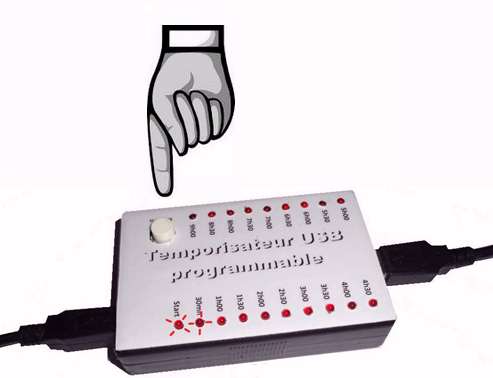

Leds Start et 30 minutes allumées lors
de la
toute première utilisation du Timer USB Programmable.


  Réglage de la durée de recharge de votre périphérique (téléphone ou tablette) :

      Pour entrer dans le mode réglage, maintenez pressé la touche Start / Prog référencé SW2 jusqu'à entendre une tonalité montante générée par le buzzer. Lorsque cette tonalité retenti, relâchez la touche Start / Prog.

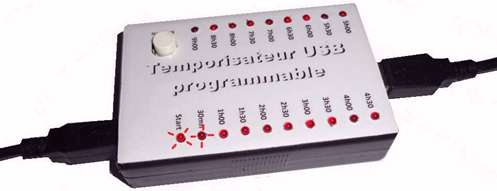

       La led 30 minutes scintille rapidement (led par défaut lors de la première utilisation du montage).       Afin de positionner le temps de recharge de votre périphérique sur la valeur de votre choix, pressez brièvement la touche Start / Prog jusqu'à faire scintiller la led souhaitée. La progression s'effectue de 30 minutes par 30 minutes.
     Par exemple et dans le cadre des conditions précédentes, pressez
5 fois la touche Start / Prog pour faire scintiller la led 3H00.

     Pour
sortir du mode réglage, maintenez à nouveau pressé la touche Start / Prog jusqu'à entendre une tonalité descendante. Relâchez la touche Start / Prog lorsque vous entendez cette tonalité.

     Votre
réglage est désormais mémorisé en EEPROM et sera pris en compte par défaut lors de la prochaine mise sous tension du Timer. Vous pouvez modifier la durée autant de fois que nécessaire en reprenant cette étape depuis le début.


  Comment lancer la recharge du périphérique (téléphone ou tablette) :

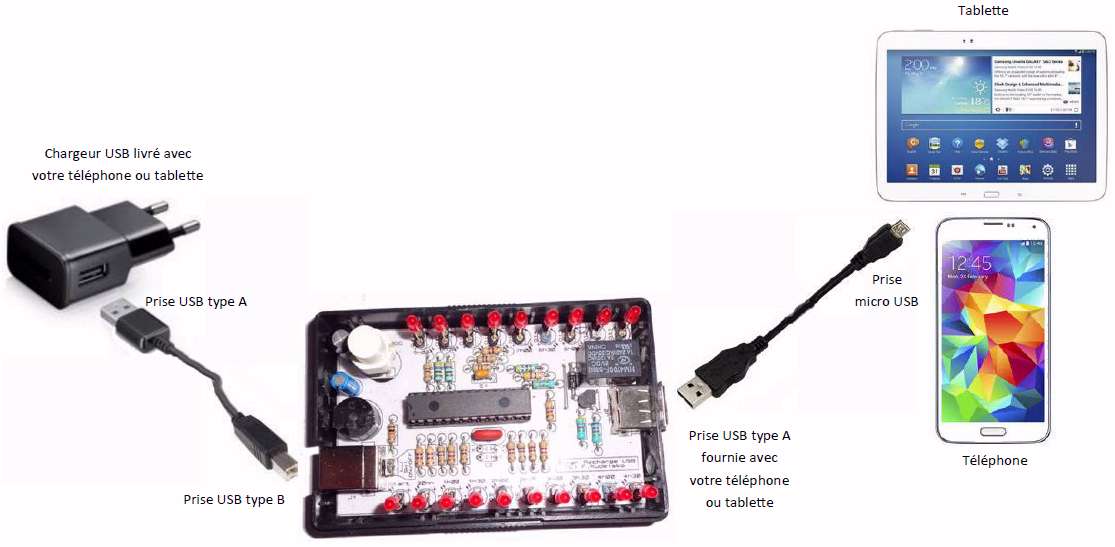

      Afin d'effectuer la recharge de la batterie de votre périphérique, connectez votre Timer USB Programmable comme sur la photo suivante :

Cliquez sur l'image ci-dessus pour l'agrandir


      Lorsque les branchements sont terminés, mettez sous
tension l'ensemble du dispositif en reliant votre chargeur au secteur. Attendez l'émission sonore des deux bips pour utiliser le Timer.

      Afin de
lancer la recharge de votre périphérique, pressez la touche Start / Prog durant une demi-seconde puis relâchez la touche. La led Start clignote lentement et vous entendez simultanément deux bips consécutifs. La led de fin de charge reste allumée en feu fixe. La charge est lancée...

      Dès que la charge du périphérique est activée, le relais
REL1 du Timer passe de la position travail à la position repos. Ce choix de câblage du relais permet de réduire la consommation du Timer durant la charge du périphérique et éviter ainsi, une surcharge au niveau du courant délivré par votre chargeur USB

     Lorsque le
temps programmé est écoulé, vous entendez 3 bips. Le relais REL1 du Timer passe de la position repos à la position travail afin de couper l'alimentation en 5V à votre périphérique. C'est la fin de la recharge.
     Le Timer reste dans cette
position indéfiniment tant que vous ne coupez pas l'alimentation issue de votre chargeur USB. A ce niveau, rien de vous empêche d'appuyer à nouveau sur la touche Start / Prog afin de reprendre le même cycle de recharge que précédemment.

     Vous pouvez entrer en
mode réglage à n'importe quel moment, c'est à dire avant de lancer la charge ou pendant la charge du périphérique.



    Bonne utilisation du Timer USB Programmable...
