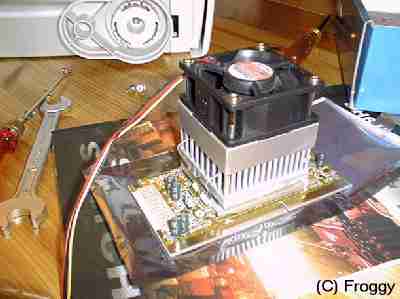

Le Thermo-PC Dual a été testé sur le
processeur INTEL Céléron 450 MHz de Froggy monté sur une carte d'adaptation Socket
370 / Slot 1. Sur la photo ci-dessous nous observons en partant du bas vers le haut :
- la carte Socket avec ses quelques condensateurs chimiques verticaux,
- le support ZIF blanc- crème supportant le processeur Intel,
- le processeur (il n'est pas visible !!!),
- l'énorme radiateur à ailettes,
- le ventilateur de refroidissement.

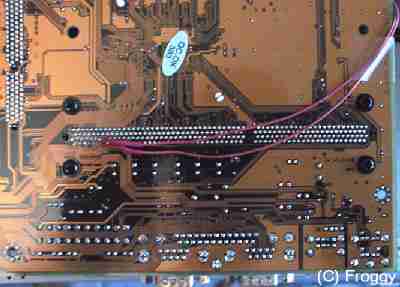

Voici une portion de la
carte mère et plus particulièrement les broches du connecteur femelle rectiligne
permettant d'enficher la carte d'adaptation Socket 370 / Slot 1.

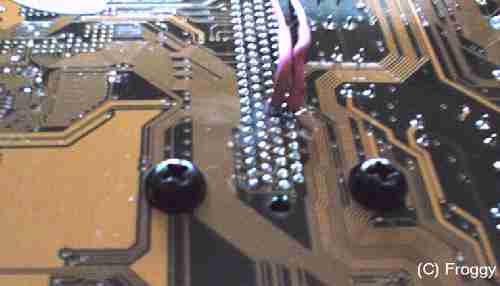

Deux fils souples soudés
au connecteur Soket 370 / Slot 1 permettent d'acheminer vers le Thermo-PC Dual la
différence de potentiel délivrée par la diode interne de la CPU .
Les broches du connecteur Socket 370 / Slot 1
délivrant le potentiel de la diode interne sont :

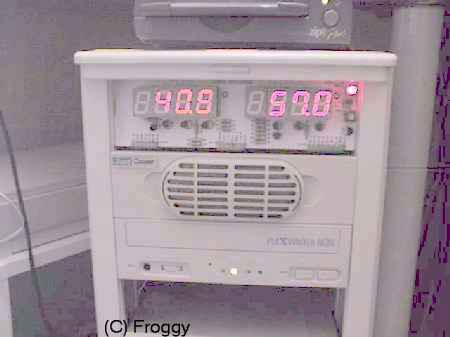

Voici le Thermo-PC Dual logé
dans l'un des emplacements libres du boîtier tour du PC . Les liaisons entre la carte
d'affichage et la carte principale ont été réalisées au moyen de 3 câbles en nappe
multi-brins.

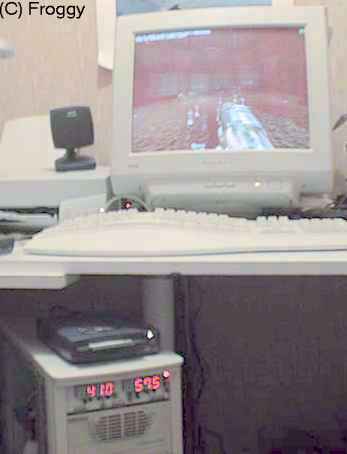

| Sur l'affichage de droite vous pouvez
lire la température du substrat du processeur Intel, ici 57,5°C. |
| Le capteur LM35 a été
volontairement placé sur le processeur de la carte graphique de Froggy (NVidia Riva TNT
-100 MHz). La température mesurée en surface du chip graphique est de 41.0°C durant une
partie acharnée de Quake III !!! |
|
B14 pour l'anode de la diode ;
