Nomenclature
de l'interface 16 canaux USB
:
Résistances
1/4W - 5% :
220 : R1 à R17
Condensateurs chimiques :
47µF/16V : C7
1000µF/25V :
C4
Condensateurs plastiques LCC :
100nF : C5,
C6, C8
470nF : C9
Condensateurs céramiques :
4,7pF : C1,
C2
Diodes &
leds :
D1 à D16 : leds vertes de 3mm de diamètre
D17 : led
rouge de 3mm de diamètre
D18
: 1N4007
Circuits intégrés :
PIC18F2550-I/SP: U1 +
support lyre 28 broches
ULN2803
: U2, U3 + support lyre 18 broches
7805 : U4
+ radiateur TO220 (R.th 15°C/W)
Quartz :
20MHz : X1
Divers :
Embase
femelle USB-B coudée pour
circuit imprimé : K1
Visserie
pour fixer le radiateur au circuit imprimé.
10 borniers à vis
deux plots. Vous pouvez aussi utiliser
6
borniers 3 plots et 1 bornier 2 plots.

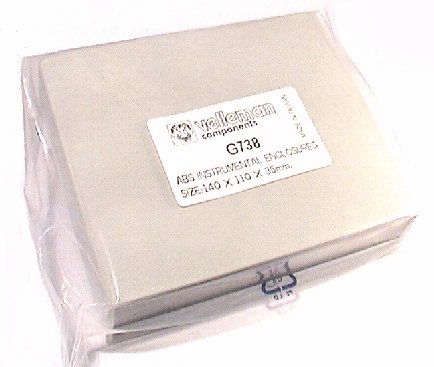

1 coffret ABS antichoc
G738 - 140x110x35
(disponible chez [
Arquié
])
1
circuit imprimé simple face :
131 x 104 mm
Le
coffret ABS antichoc G738 (140x110x35)
:
Le
routage du circuit imprimé a
été
adapté aux dimensions spécifiques
du coffret G738.

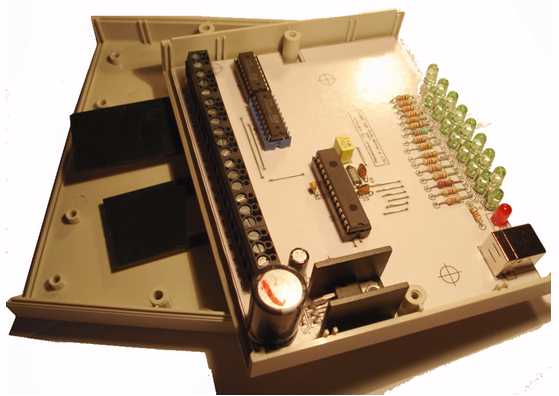

Aspect
de l'implantation et du typon :
Téléchargement
du schéma structurel, implantation,
cuivre au format PDF :
Schéma structurel de
l'interface USB : 74
ko

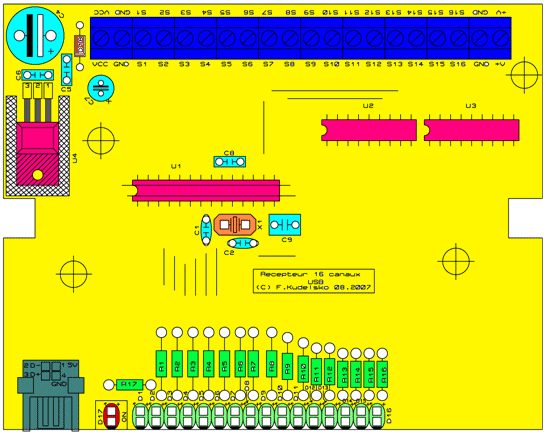

Implantation des
composants de l'interface USB
:
32 ko

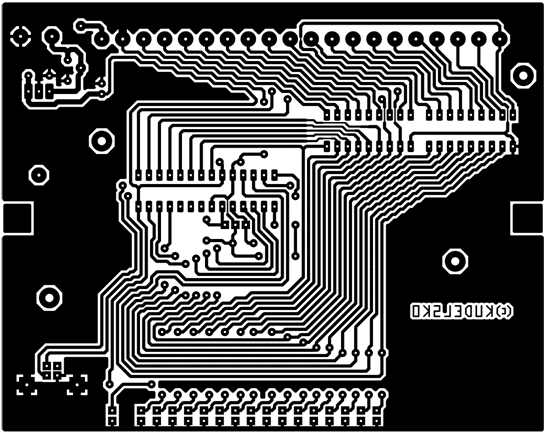

Cuivre
de
la carte de l'interface USB
: 224
ko
Cuivre
de
la carte interface
USB
au format GIF (600 DPI)
:  120
ko
Veuillez consulter la rubrique [
Imprimer
les typons ]
pour le
paramétrage d'Adobe Acrobat Reader 6.x pour une impression
à l'échelle 1:1.
|
