   Programmateur de PIC USB autoalimenté :

      Ce nouveau programmateur USB est un clone simplifié mais parfaitement fonctionnel d'un modèle commercialisé par Microchip. Performant et souple d'utilisation, il prend en charge un très grand nombre de microcontrôleurs PIC récents fonctionnant sous 5V tels que les 10F, 12F, 16F, 18F, 24F, dsPIC30F et dsPIC33F.
      Un vaste choix d'EEPROM en 24LC, 25LC et 93LC sont également prises en charge.

       Afin de vous faire une idée plus précise sur l'ensemble des microcontrôleurs et EEPROM gérés par ce programmateur, consultez le fichier texte ci-dessous en anglais de Microchip :

Fichier de 57 ko

     Comme vous pouvez le constater dans le fichier texte précédent, le microcontrôleur PIC16F84 obsolète n'est pas pris en charge par le programmateur, en revanche son successeur le PIC16F84A est parfaitement reconnu.

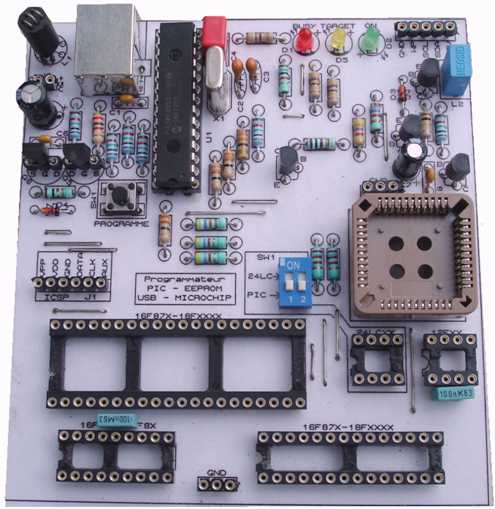

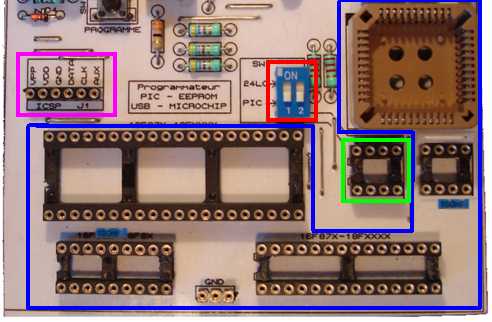

      D'une conception compacte, ce programmateur USB regroupe sur son circuit imprimé des supports tulipes vous permettant de programmer les séries les plus utilisées en 12F, 16F et 18F ainsi que les EEPROM en 24LC.  Un connecteur ICSP (In-Circuit Serial Programming) permet d'une part de programmer les autres versions de microcontrôleurs, mais également de programmer vos microcontrôleurs installés sur vos applications à condition de respecter une circuiterie spécifique sur laquelle nous reviendrons...

      Utilisant un pilote USB standard de type HID comme ceux utilisés par nos souris et clavier USB du commerce, ce programmateur USB est compatible avec XP SP2/SP3 et Vista SP1/SP2 (32 et 64 bits) , Seven (32 et 64 bits), Win 8 / 8.1 (32 et 64 bits) et Win 10 (32 et 64 bits). Le logiciel officiel de Microchip souvent mis à jour est chargé de piloter le programmateur USB. Toutefois, son fonctionnement nécessite l'environnement Microsoft.NET sur votre ordinateur et si ce dernier n'est pas présent, il sera automatiquement installé sur votre PC.

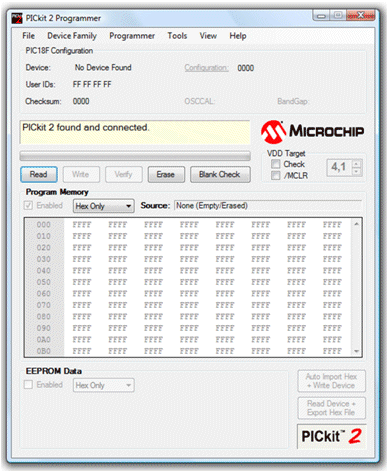

Aspect du logiciel officiel de Microchip
compatible avec le programmateur USB.


        Microchip propose également sur son site deux versions du logiciel pour piloter le programmateur USB sous Linux   (non testé) et sous Macintosh   (non testé).

        Dépourvu d'alimentation externe, le programmateur puise son énergie directement depuis le port USB de votre PC. Toutefois, un connecteur référencé J3 sur le circuit imprimé est prévu pour une alimentation régulée externe en +5V au cas où le bus USB de votre PC délivrerait une tension d'alimentation insuffisante.

        Trois leds de statut vous renseignent sur l'état du programmateur ON, TARGET et BUSY.

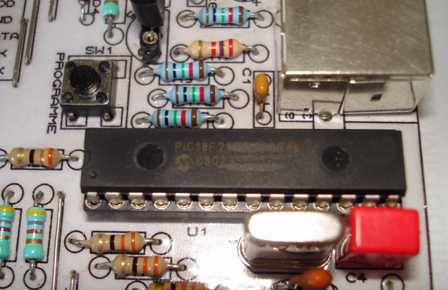

        La gestion du programmateur USB est confiée à un microcontrôleur de dernière génération, un PIC18F2550-I/SP préalablement programmé.

       Ce dernier sert d'interface entre votre PC et les différents microcontrôleurs ou EEPROM que vous souhaitez programmer.
       Certains peuvent s'interroger sur l'utilité de proposer un tel programmateur puisqu'il est nécessaire de posséder à la base un PIC18F2550 déjà programmé. Afin de répondre à ce problème, voici les deux solutions qui vous sont proposées :

          Pour les personnes possédant un autre programmateur (Centronics ou RS232) il vous sera facile de programmer votre PIC18F2550-I/SP avec l'aide du fichier HEX librement disponible.

          Pour les autres personnes ne possédant aucun programmateur,  vous pouvez obtenir un PIC18F2550-I/SP programmé en suivant les indications de la page [ Programmation 18F2550 ].

       Une fois le PIC18F2550 programmé, son firmware peut-être mis à jour par le logiciel de Microchip sans avoir recours à un autre programmateur de PIC externe (bootloader). Il suffit de télécharger le nouveau firmware et de l'implanter dans le microcontrôleur 18F2550 à partir du logiciel de Microchip. Ainsi l'évolutivité du programmateur avec la prise en charge des futures versions de microcontrôleurs est assurée.

       La famille de microcontrôleurs 12Fxxx sont équipées d'un oscillateur RC interne de 4MHz. Or la dispersion de fabrication du constructeur nécessite une calibration de cet oscillateur qui diffère d'un PIC à un autre. C'est le rôle du registre OSCCAL contenant la valeur de calibration stockée en fin de mémoire programme. Ainsi, lorsque vous achetez un PIC 12Fxxx neuf, vous devez relire la valeur de OSCCAL avant tout effacement du contenu mémoire. Mais en cas d'effacement accidentel de la mémoire programme, que faire me demanderez-vous ?!
       Heureusement, Microchip a pensé à tout et propose avec son programmateur une fonction permettant de recalculer automatiquement la valeur de votre OSCCAL.

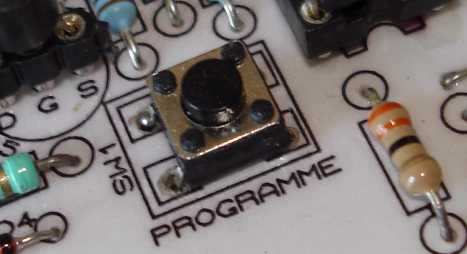

       Autre spécificité de ce programmateur, il est également possible de lancer la programmation de vos PIC ou EEPROM en pressant simplement un bouton poussoir placé sur la platine.


       Bien plus qu'un simple programmateur USB classique, Microchip l'a doté de deux fonctions particulièrement intéressantes. La première permet de transformer votre programmateur en un analyseur logique USB à 3 entrées et la seconde, en un convertisseur USB - série UART.

Mode analyseur logique

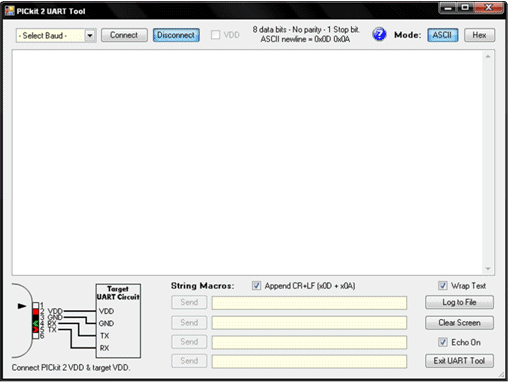

Mode Terminal UART utilisant le convertisseur USB - série du programmateur


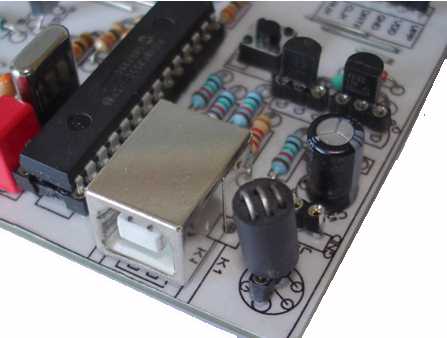

   Le cordon de liaison USB entre le PC et le programmateur :

     Le programmateur est relié à votre PC au moyen d'un cordon USB dont les extrémités comportent les connecteurs mâles suivants :

USB A mâle - USB B mâle

      Les échanges de données entre le PC et le programmateur s'effectuent en mode low-Speed (jusqu'à 1.5Mbps). Ainsi, vous pouvez opter indifféremment pour un cordon USB à la norme USB1.1 ou bien USB2.0.
        Ne connecter pas votre programmateur de PIC via un HUB USB. Utilisez de préférence une prise USB de libre en façade ou à l'arrière de votre PC de bureau ou PC portable.

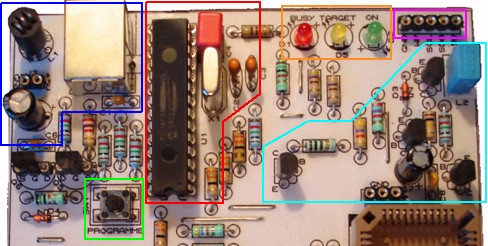

   Eléments principaux du programmateur de PIC/EEPROM USB :
