Application du programmateur


  Exemple de programmation d'un PIC ou d'une EEPROM :

    PC éteint, connectez votre programmateur de PIC / EEPROM au port Centronic via un cordon de type imprimante (DB25 > Centronics 36).

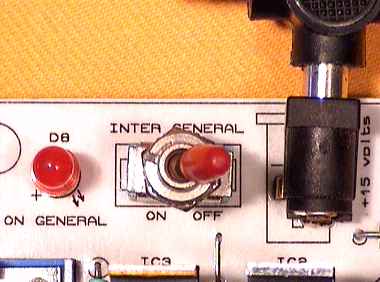

    Assurez-vous d'avoir l'interrupteur M/A du programmateur en position OFF. Reliez le connecteur femelle de votre adaptateur secteur à l'embase d'alimentation de votre programmateur .




    Placez dans le support approprié le PIC ou l'EEPROM à programmer.

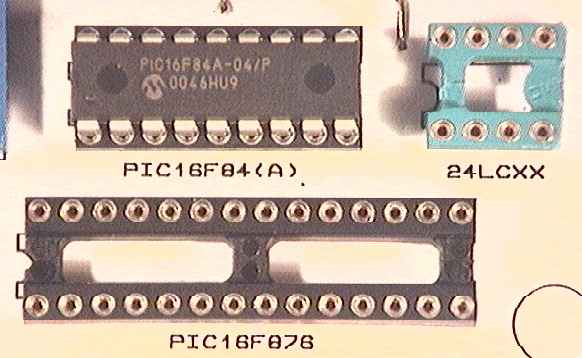

Mise en place du PIC 16F84A (1ko) ou du PIC 16F628 (2ko).

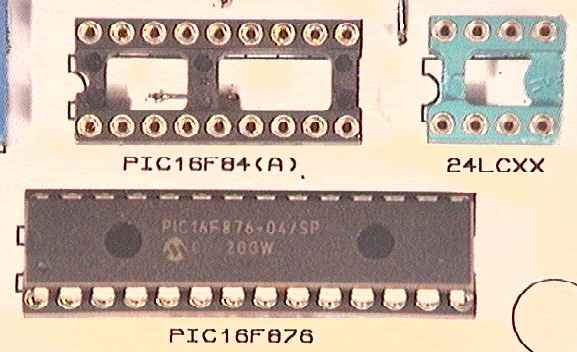

Mise en place du PIC 16F873 (4ko) ou du PIC 16F876 (8ko).

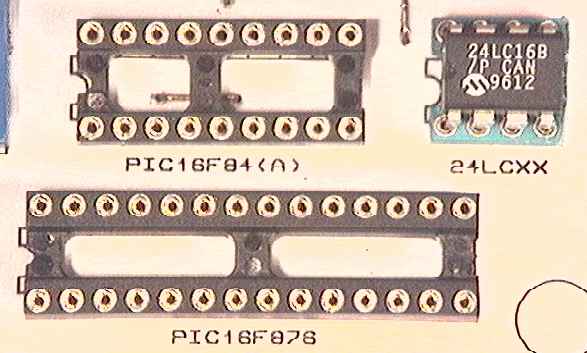

Mise en place d'une EEPROM (ici une 24LC16)



    Démarrez votre PC et lancez Windows.

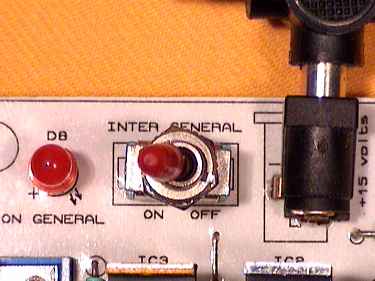

    Mettez votre programmateur sous une tension en positionnant l'inverseur M/A sur ON, comme ci-dessous :



     La led "ON GENERAL" doit s'éclairer.





    Lancez le logiciel ICPROG.EXE.

    Choisissez la bonne version de PIC ou d'EEPROM que vous souhaitez programmer :         ou ou , etc...


     Recherchez le programme compilé au format HEX dans l'arborescence de votre disque dur en cliquant sur

    Choisissez le bon mode d'oscillateur :
       Le mode XT pour des quartz allant de 4 MHz à 20 MHz (à utiliser le plus souvent).
         Le mode
HS (High Speed) pour des oscillateurs externes.
         Le mode
RC pour un oscillateur à base d'une résistance et d'un condensateur (pas très utilisé).
         Le mode LP pour un quartz à fréquence basse (quartz horloger de 32,768 kHz).


    Deux cas possibles pour la programmation :

        Pour un PIC,  vous devez impérativement effacer la totalité de sa mémoire flash en cliquant sur , avant de procéder à une nouvelle programmation. Ensuite, cliquez sur  pour activer la programmation du microcontrôleur.

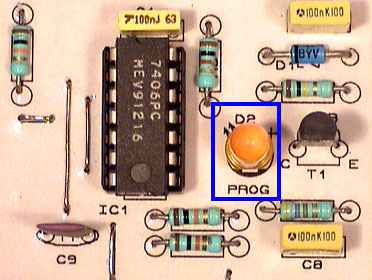

              Vous devez constater l'illumination de la led "PROG" lors des phases d'effacement, programmation et vérification des PIC.




        Pour une EEPROM série de type 24LCxx ou 24Cxx, il n'est nul besoin d'effacer la mémoire avant programmation. Cliquez directement sur .

              Lors de la programmation ou lecture d'une EEPROM, la led "PROG" s'illumine une demi-seconde puis s'éteint, tandis que la procédure d'ICPROG se poursuit.




    Placez l'inverseur de la votre programmateur sur la position OFF.  Vous pouvez retirer le circuit PIC ou EEPROM de son support.



    N'oubliez pas d'éteindre votre PC avant de déconnecter le port Centronic de votre programmateur.


  Quelques remarques importantes :

        Vous obtenez systématiquement lors de la phase de programmation, de lecture ou de vérification des erreurs du genre (l'adresse pouvant varier) :




          Dans ce cas, modifiez la valeur du Délais I/O au sein du panneau de configuration hardware de ICPROG. Essayez toutes les valeurs possibles.




        Toutefois ce type d'erreurs de vérification est souvent la cause d'un problème d'origine hardware.         Je vous conseille de vérifier la bonne implantation des composants et leurs valeurs respectives.         Vérifiez de ne pas avoir de microcoupures au niveau du circuit imprimé. Enfin, en vous aidant de l'implantation et du schéma structurel, contrôlez les potentiels en sorties des régulateurs et sur les différents supports des circuits intégrés.

          Le "Délais I/O" est directement lié à la vitesse de votre PC (mon PC est un Atlon XP 2200+).
          Pour ma part, la valeur
10 donne d'excellents résultats pour toutes les versions de PIC utilisées dans mes applications.



          Cocher l'option CP (Code Protection) si vous souhaitez empêcher la relecture de votre programme implanté dans l'EEPROM du microcontrôleur.





         Une mauvaise configuration des FUSES entraîne la plupart du temps un blocage de l'exécution du programme du PIC. L'auteur du programme doit (ou devrait !) fournir à l'utilisateur la configuration exacte à employer.
              L'option
WDT (chien de garde) doit être dévalidée pour certains programmes ne le prenant pas en charge.
              Il en va de même pour le
PWRT (timer).



        Vous pouvez lire le contenu des PIC / EEPROM en cliquant sur .  De même, vous pouvez vérifier le contenu des PIC / EEPROM par comparaison entre avec le programme original et celui programmé en EEPROM en cliquant sur .



        Evitez d'acheter les versions 16F84-04/P. Elles sont totalement dépassées et ne peuvent pas être overclockées au-delà de 10MHz à l'inverse des modèles 16F84A-04/P fonctionnant parfaitement à 12, 16 et 20MHz.
