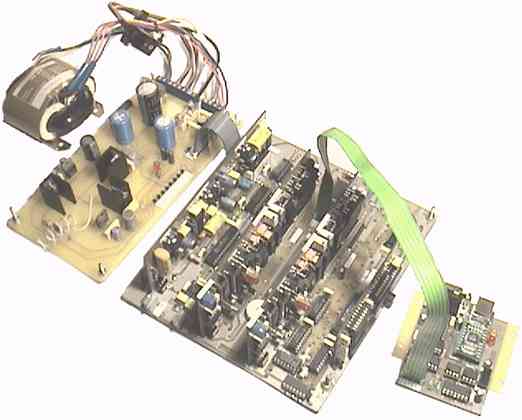

Constitution
de l'oscilloscope à mémoire
:
Lors
de la phase de développement
de janvier à novembre 2003, nous avons
segmenté la réalisation
de l'appareil en plusieurs cartes
filles regroupées
sur une même carte
mère.
De part cette dichotomie, la mise au
point du dispositif en est grandement
facilité.
Une
carte
RS232
/ USB
optocouplée assure l'interconnexion entre
le PC et l'oscilloscope.
Enfin,
une carte
d'alimentation
séparée fournie l'énergie
nécessaire à l'ensemble
du dispositif.
Présentation
des
cartes filles de l'oscilloscope :

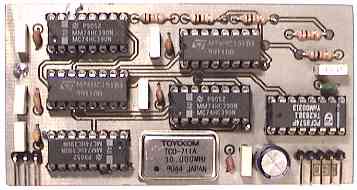

Carte fille oscillateur / diviseurs
:
La
carte délivre un signal rectangulaire
dont la fréquence est fonction
de la base de temps Time/Div.

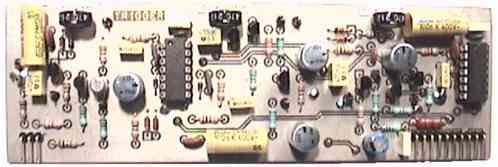

Carte fille
trigger (déclenchement) :
La
carte trigger assure les fonctions de
déclenchements à partir
des sources Voie A, Voie B ou Externe.
Cartes filles Voie A et Voie B :
Les
deux cartes sont chargées d'atténuer
ou
d'amplifier puis
de numériser les
signaux analogiques présents sur
les connecteurs BNC des Voies A et B en fonction des calibres
Volt/Div.
Ces
cartes
sont
strictement identiques sur le plan hardware
simplifiant de la sorte la mise en
oeuvre. Seul un cavalier permet d'identifier
la carte Voie A ou Voie B aux "yeux"
du microcontrôleur.

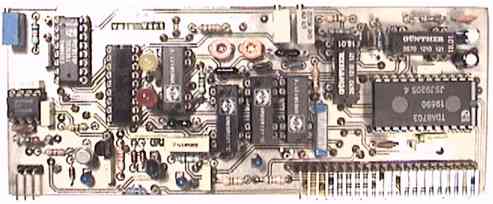

Carte
fille Voie A

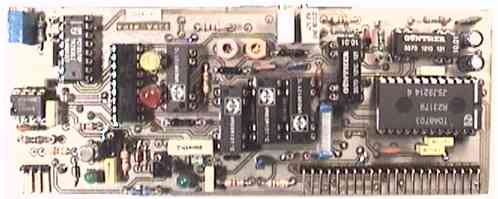

Carte
fille Voie B

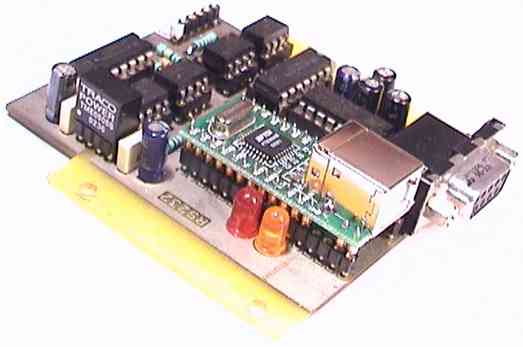

Présentation
de la
carte optocouplée RS232 et USB
:
La
carte RS232 / USB constitue la passerelle
de
communication
entre le PC et l'oscilloscope
tout en assurant l'isolation galvanique
indispensable à ce type d'instrumentation.

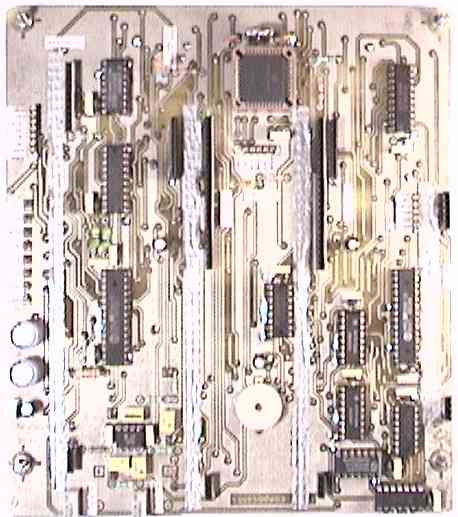

Présentation
de la
carte mère :
Comme
son nom l'indique, la carte mère
réalise les interconnexions physiques
avec l'ensemble des cartes filles, carte
RS232/USB
et carte alimentation.

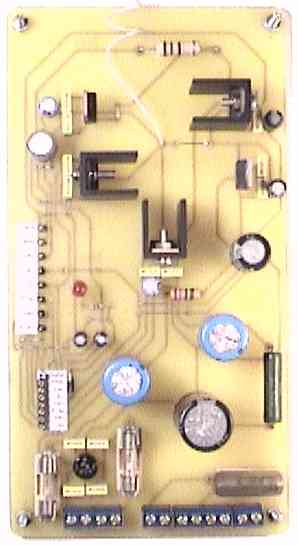

Présentation
de la
carte alimentation :
Couplée
à un transformateur performant,
la carte délivre l'ensemble des
potentiels régulés nécessaires
au fonctionnement de l'oscilloscope.
|
