 Pourquoi
introduire une correction dans le baromètre
du Météo OSD ?
De
façon générale,
un
baromètre mesure la pression
de l’air
comme pourrait le faire un manomètre.
Cela reste vrai, sauf qu'en
pratique se pose un problème de référence.
En effet, la pression atmosphérique
diminue
en fonction de l’altitude
pour
une même zone géographique.
Ainsi, si votre lieu de résidence
se situe en haut d’un mont ou d’un immeuble
de plusieurs étages (voire les
deux), la pression de l’air y sera
forcément plus faible qu’en bas...
et pourtant le temps y est identique !
D’où
la nécessité de corriger
tous
les baromètres d’un
secteur géographique de la même
façon.
Pour nous aider dans cette
tâche, nous auvons recours au
site Internet
de Météo France
qui classifie les pressions des principales
grandes villes comme si ces dernières
se situaient
au niveau de la mer.
Le
niveau
de la mer
correspond à
l’altitude zéro prise
comme référence
en météorologie
pour les relevés de pression
atmosphérique.
Pour
les villes non répertoriées
par Météo France, vous
aurez aussi la possibilité de
corriger votre baromètre à
partir de l'altitude de votre lieu de
résidence. Cette méthode
reste néanmoins beaucoup moins
précise...
Un
petit
software tournant
sous Windows
disponible en libre téléchargement
un peu plus pas dans cette page, vous
permet d'effectuer cette correction
sans avoir à ouvrir le coffret
du Météo OSD. La communication
s'effectuant via le
port de liaison série RS232.
Raccordement
du Météo OSD à
votre PC par liaison RS232
afin d'adapter
la pression du baromètre à
votre zone géographique
Les
données
transmises par liaison série
lors de la correction du baromètre
seront stockées dans la mémoire
FLASH
du
microcontrôleur afin d’être
conservées
en cas de coupure d'alimentation électrique…
Présentation du logiciel
sous Windows "Etalonnage du baromètre"
:
 Principales caractéristiques du logiciel
sous Windows :
Ce
soft
vous permet de corriger
la pression de votre baromètre
:
par
rapport
à la pression de référence de
votre ville
donnée par
Météo France.
par
rapport à
l'altitude
de votre lieu de résidence.
Installation
du logiciel sous Windows
:
 Systèmes
d'exploitations compatibles :
Je
certifie avoir testé cette application sous Windows
8, Seven, Vista, XP,
98 SE.
En
revanche, je n'ai pas pu tester cette application
sous Me,
2000, et
95.
Logiciel
"Etalonnage du baromètre"
:
Ecrit en Borland Delphi, ce programme utilise
une bibliothèque freeware Tcomport
RS232
conçue par Dejan
Crnila.
Cette
bibliothèque gère les ports séries
du PC et peut être téléchargée
à l'adresse suivante :
[ http://www2.arnes.si/~sopecrni/
].
Toutefois, vous
n'aurez pas besoin de cette
bibliothèque
pour faire fonctionner la version exécutable
du logiciel téléchargeable ci-dessous...
Téléchargement
de l'exécutable "SETUP.EXE" :
1,63 Mo
AVIS
: Le programme source ne sera pas diffusé.
Installation
du logiciel :
L'installation
du logiciel est extrêmement simplifiée grâce
à l'utilisation d'un SETUP WIZARD. Laissez-vous
guider au fil des pages...

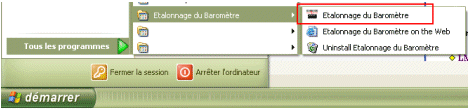

Après
installation, vous
trouverez un raccourci dans
le menu démarrer...
Fonctionnement du logiciel :
Afin
de faciliter la compréhension
du logiciel, j'ai réalisé

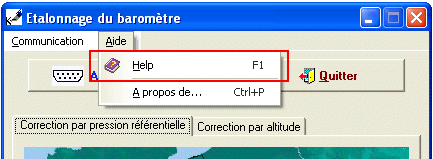

un fichier d'aide
accessible au moyen du
menu déroulant.
Le
fichier d'aide
aborde les thèmes
suivants :
Introduction
Choix
du port de communication
Activation
du dialogue série entre l’UART
et le PIC
Comment
récupérer la pression
de référence de votre
ville sur le site Météo
France
Correction
par pression référentielle
Correction
par altitude
La
suite de cette page web, va reprendre
succinctement les éléments
du fichier d'aide
sans trop entrer dans le détail.
Connexion
du Météo OSD à
votre PC :

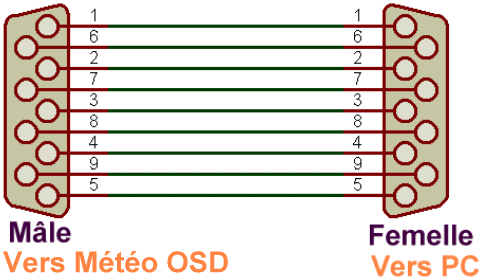

Utilisez
pour ce faire un cordon prolongateur
série non croisé répondant
au câblage interne suivant :

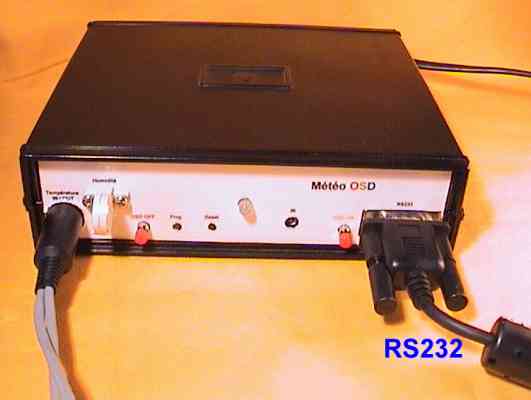

Après
avoir coupé
l'alimentation
du Météo OSD, reliez l'embase
RS232 de ce dernier à celle de
votre PC sur le port
COM1
ou COM2.
Démarrez
votre système d'exploitation
et attendez
la fin du chargement de
Windows
pour remettre
sous tension
le Météo OSD.
Sélection
du port de communication série
:
Choix
du port COM1 ou COM2
Activer
la communication série :

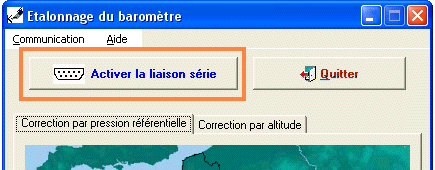

Bouton
d'activation de la liaison série
Dès
l'activation de la communication série,
le Météo OSD
transmet au PC la
pression mesurée par le MPX2100,
tel que :

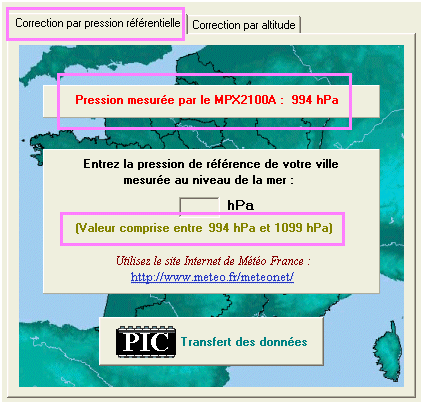

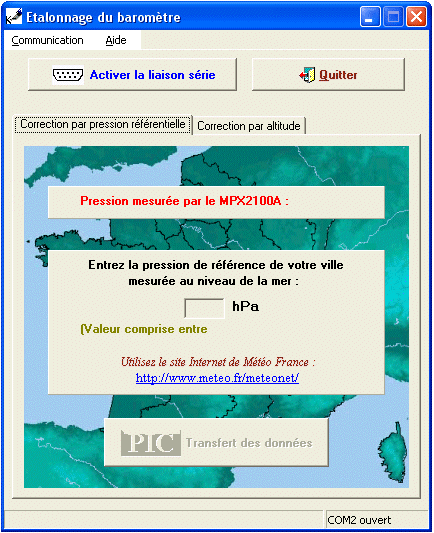

Onglet
: "Correction
par pression référentielle
(Météo France)".

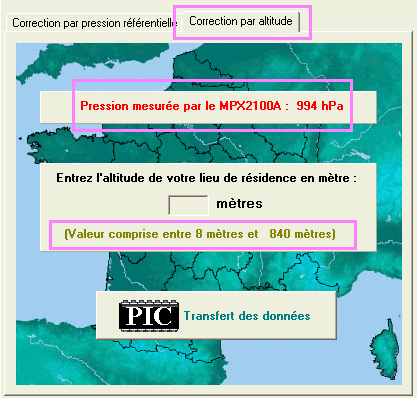

Onglet
"Correction
par altitude de votre lieu de résidence."
Récupération
des paramètres correctifs :
Correction
par pression référentielle
:
En
cliquant sur l'onglet "Correction
par pression référentielle"
vous pouvez corriger votre baromètre
à partir des mesures disponibles
sur le site internet de
Météo France :
[
http://www.meteo.fr/meteonet/
]
Pour
ce faire, il vous suffit de disposer
d'une liaison internet et de cliquez
sur le lien de Météo France
du logiciel :
Lien
internet de Météo France
Suivez
la
démarche explicitée dans
le fichier d'aide
afin de récupérer la carte
des pressions de l'hexagone (altitude
zéro).

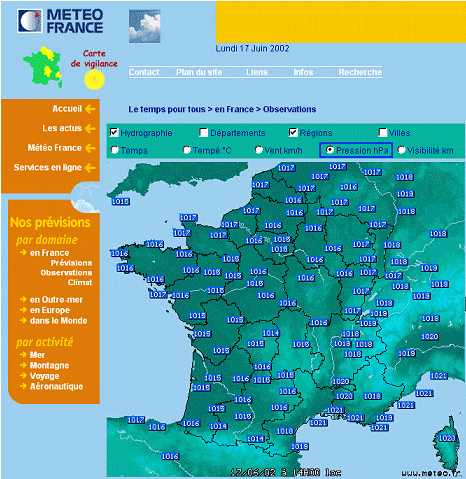

Site
internet de Météo France
(carte des pressions en hPa)

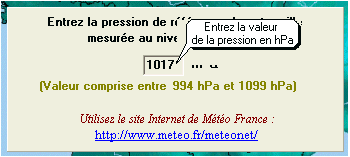

Relevez
la
pression de votre ville et
entrez la valeur correspondante dans
le logiciel de correction du Météo
OSD comme ci-après :
Par
exemple, la pression de ma ville
est de 1017
hPa

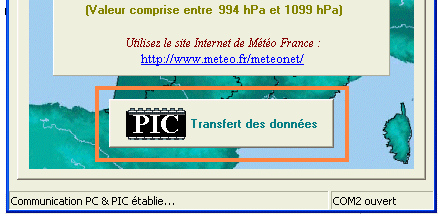

Cliquez
enfin sur le bouton "Transfert
des données"
pour valider la correction. Désormais,
le Météo OSD
est
étalonné correctement
pour votre lieu de résidence...
Consultez
le fichier d'aide
du logiciel pour de plus amples explications...
Correction
par altitude :
Si
vous connaissez
l’altitude de votre lieu de résidence
(altimètre à votre disposition),
vous pouvez étalonner le baromètre
en utilisant l’onglet « Correction
par altitude ».
Après
avoir récupéré
l’altitude de votre lieu de résidence,
entrez la valeur dans la zone de saisie
comme ci-après :

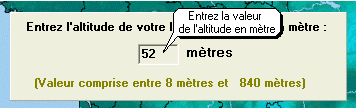

Par
exemple, notre altitude est de
52 mètres
au-dessus du niveau de la mer

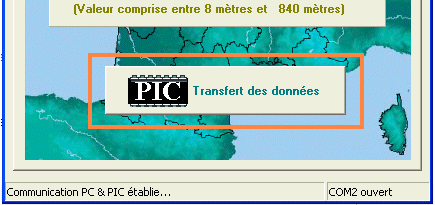

Cliquez
sur le bouton "Transfert
des données"
pour valider la correction. Désormais,
le Météo OSD est étalonné
correctement pour votre lieu de résidence....
Consultez
le fichier d'aide
du logiciel pour de plus amples explications...
|
