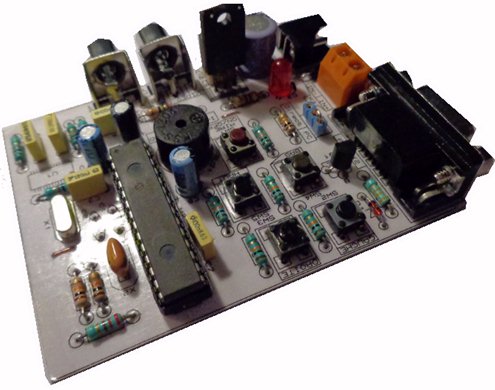

Présentation de l'interface OSD




   Présentation de l'interface OSD - RS232 V2 :

       L'interface OSD - RS232 V2 (On Screen Display) permet d'incruster sur l'écran d'un moniteur vidéo couleur ou N&B différents messages de votre choix à partir de commandes envoyées par une liaison série RS232. Cela permet par exemple, d'ajouter du texte en temps réel à une présentation vidéo, ou bien encore, d'ajouter des informations aux images filmées par un dispositif de surveillance à caméras vidéo, etc...
     L'incrustation des caractères dans l'image est confiée à un circuit intégré spécialisé, le
MAX7456 du fabriquant MAXIM dont le boitier est uniquement disponible dans un format miniature TSSOP à 28 broches.


Boitier TSSOP du MAX7456



 Le MAX7456 regroupe toute l'électronique nécessaire à la fonction d'incrustation vidéo. Il intègre une matrice de caractères prédéfénis et génère un fond de couleur gris en l'absence de signal vidéo en entrée. Vous pouvez faire clignoter les caractères de votre choix, effectuer une inversion vidéo sur certains caractères, etc...
    La gestion du circuit s'effectue uniquement par un
bus de communication série SPI (Serial Peripheral Interface) nécessitant de la sorte l'ajout d'un microcontrôleur de gestion.
    Afin de rendre l'utilisation du
MAX7456 plus aisée, l'interface OSD se pilote tout simplement à l'aide d'une liaison série RS232 standard. La liaison série véhicule des commandes et du texte sous la forme d'une chaine de caractères ASCII que nous détaillerons à la page [ Utilisation ].

.


    Les
commandes envoyées par liaison série peuvent s'effectuer aussi bien depuis un PC que depuis un microcontrôleur (Arduino, etc...) de votre choix à condition que ce dernier dispose d'une liaison série intégrée.




Principales caractéristiques de l'interface OSD :

       Compatible avec les normes vidéo couleurs
PAL et NTSC. Il fonctionne également en N&B..
       Alimentation de l'interface : entre
+8V et +20V.
       Vitesse de communication série
9600 bauds.
       Sélection des
2 entrées de communication série : RS-232 (NRZ) ou TTL.
       Emission
d'un bip lors de chaque réception d'une commande par liaison série conforme.
       Nombre de
caractères maxi affichable par ligne : 30.
       Nombre de
lignes maxi affichable par page : 16.
       Fonctions avancées :
clignotement du texte. Inversion vidéo des caractères.

      Etalonnage de l'affichage par centrage de la
mire sur l'écran.

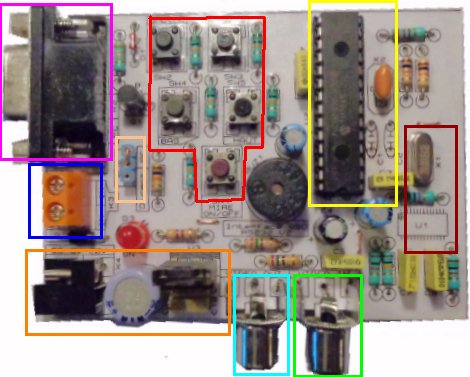

Eléments constituant l'interface OSD :



Encadré en rouge :

poussoirs de réglages de la mire de centrage.

Encadré en bleu :

entrée de communication à niveaux TTL.

Encadré en violet :

entrée de communication à niveaux RS232.

Encadré en orange :

alimentation de la platine.

Encadré en bleu clair :

sortie vidéo composite à relier au téléviseur ou au moniteur vidéo.

Encadré en vert :

entrée vidéo composite à relier à une source vidéo ou à laisser "en l'air".

Encadré en saumon :

sélection entre l'entrée de communication TTL ou RS232.

Encadré en jaune :

microcontrôleur 18F252 et son quartz.

Encadré en marron :

circuit MAX7456 soudé côté cuivre et son quartz.



  Utilisation de l'interface OSD à partir d'un autre microcontrôleur :

     Quelque soit vos habitudes de programmation (assembleur, Basic, C, etc...) vous pouvez piloter l'interface OSD depuis n'importe quel autre microcontrôleur de votre choix. Par exemple vous pouvez connecter la sortie de communication série d'un Arduino à l'entrée K3 (niveaux TTL) de l'interface OSD.
        Je vous renvoie à la notice de vos propres systèmes de développement sur microcontrôleur ou sur Arduino pour la
mise en oeuvre logicielle de la liaison série pilotant l'interface OSD.

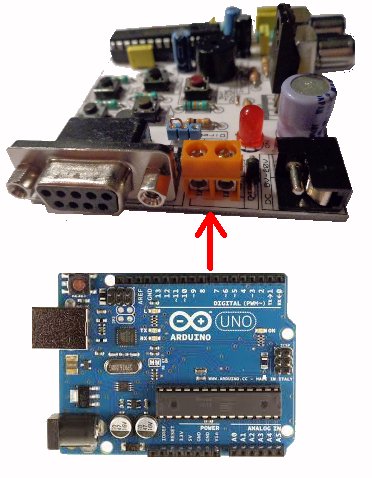

Exemple d'une carte Arduino reliée

à l'interface OSD par liaison série à 9600 bauds.

    N'oubliez pas de placer l'inverseur SW6 sur la position "Direct" afin que les données séries à 9600 bauds envoyées sur le connecteur K3 soient prises en compte par l'interface OSD.

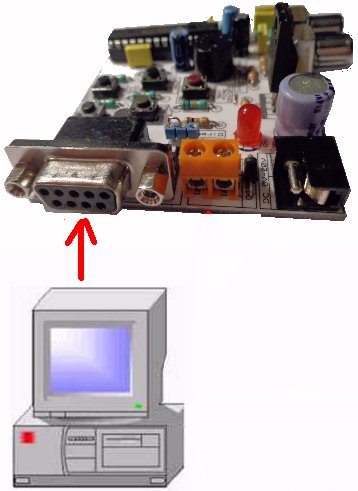

Utilisation de l'interface OSD à partir d'un ordinateur PC :



        Reliez l'interface OSD à votre ordinateur via un cordon RS232 droit, c'est à dire câblé broches à broches.
      N'oubliez pas de placer l'inverseur SW6 sur la position "PC" afin que les données séries à 9600 bauds envoyées sur l'embase K2 de type DB9 soient prises en compte par l'interface OSD.




Logiciel permettant de tester l'interface OSD - RS232 V2 sous Windows :

        Afin de tester l'interface OSD depuis votre PC, un petit logiciel disponible en libre téléchargement vous permet d'envoyer par liaison série les chaines de caractères ASCII.
       Néanmoins, vous pouvez également utiliser l'
Hyper-Terminal intégré à Windows pour effectuer le transfert de vos chaînes de caractères.
       Si votre PC est
dépourvu de liaison série, vous pouvez employer un convertisseur USB-RS232 afin de communiquer avec l'interface OSD depuis un ordinateur.




       Le logiciel est compatible avec
8, Seven, Vista et XP et il n'a pas été testé sous les OS antérieurs.

      Téléchargez le logiciel en cliquant sur l'icône
ZIP ci-dessous :


Fichier ZIP autoextractible - 368ko

      Retrouvez en détails les différentes commandes ASCII nécessaires au contrôle de l'interface OSD depuis la page [  Utilisation ].
