  Conditions initiales :

     Avant de mettre le CPL émetteur sous tension, assurez-vous de la qualité de vos soudures et essentiellement celles proches du transformateur de couplage RF1. Positionnez au moins la led D1de manière à charger le montage pour l'alimentation en +5V issue de U1.

     Retirez le récepteur infrarouge IR de son support ainsi que le microcontrôleur U3 et positionnez le circuit U1 sur son support.

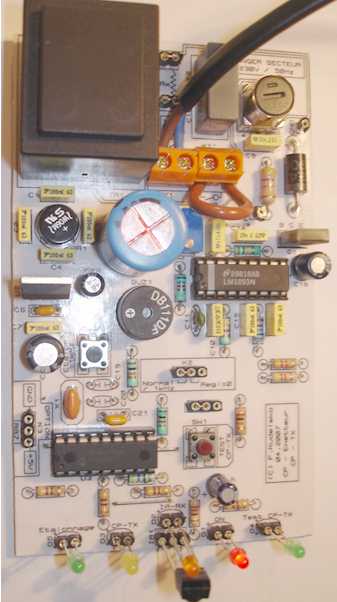

     Placez un court-circuit sur le bornier SW2 afin d'établir la liaison électrique en lieu et place du futur interrupteur secteur ON/OFF (voir câble marron sur la précédente photo).

    Court-circuitez les picots SWA et SWB du circuit imprimé de manière à établir la continuité électrique du secteur. Ces picots furent jadis nécessaires pour la mise au point du montage et pour diverses mesures...


  Vérification des potentiels statiques :

        Avec l'aide d'un voltmètre en position continue DC, mesurez la tension présente sur les broches 15 (VDD) et 14 (GND) du LM1893 (U1). Vous devez obtenir un potentiel voisin de +15V.

        Ensuite, mesurez la tension présente sur les broches 14 (VDD) et 5 (GND) du support du microcontrôleur U3. Vous devez obtenir une tension voisine de +5V. Si ce n'est pas le cas, débranchez immédiatement l'émetteur et vérifiez votre montage et assurez-vous d'avoir connecté la led D1.

         Si les potentiels +15V et +5V sont présents, débranchez votre émetteur du secteur et placez sur leurs supports le microcontrôleur U3 et le récepteur IR.


  Etalonnage :

           Réglage de la fréquence de la porteuse à 125kHz :

        Reliez l’entrée IN (17) du LM1893 à la masse GND en positionnant le cavalier K2 sur la position REG=0 comme indiqué sur l'implantation du circuit imprimé. De la même manière, activez le mode émetteur du LM1893 en positionnant le cavalier SW3 sur la position Reglage comme indiquée sur le circuit imprimé et ci-dessous :

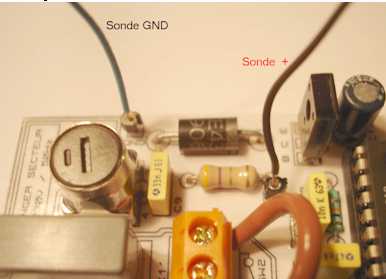

        Munissez-vous d'un fréquencemètre. Placez la sonde du fréquencemètre aux bornes de la diode "Transil" D1 de la manière suivante : la pointe de touche sur le picot PT1 et la masse de la sonde sur GND.

          Agissez sur le potentiomètre multi-tours P1 jusqu’à obtenir une fréquence la plus proche possible de 125kHz.
          Lorsque la valeur désirée est obtenue, conservez la sonde connectée au montage pour le prochain réglage...

            Equilibrage de la porteuse sinusoïdale :

          Reliez l’entrée IN (17) avec la sortie RB3 du microcontrôleur U3. Pour ce faire, placez le cavalier K2 en position Normal/1Khz comme indiqué sur l'implantation du circuit imprimé et ci-dessous :

          Placez la sonde d'un oscilloscope aux bornes de la diode "Transil" D1 comme nous l'avons vu précédemment : la pointe de touche sur le picot PT1 et la masse de la sonde sur GND.
         Réglez l'oscilloscope sur Time/div = 2µs/div et Volts/Div = 5V avec un couplage continue DC.

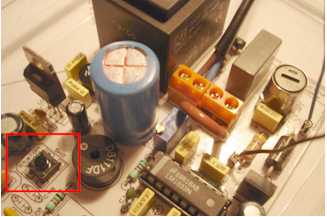

         Ensuite débranchez l'émetteur CPL du secteur, puis maintenir la touche nommée Etalon 1kHz pressée. Remettez l'émetteur CPL sous tension afin de générer un signal carré de 1kHz en sortie RB3 du microcontrôleur. Ce signal carré sera modulé en FSK par une porteuse sinusoïdale.

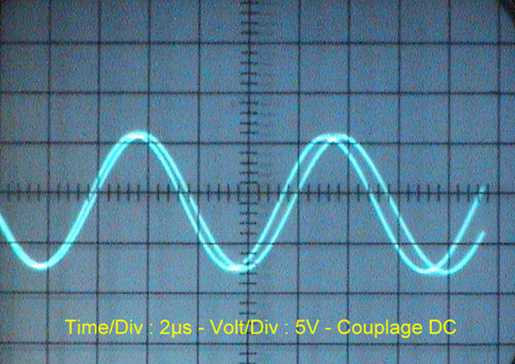

      Visualisez le signal sinusoïdal de la porteuse émise par le LM1893 et ajustez lentement le noyau du transformateur de couplage RF1 de manière à obtenir deux sinusoïdes de même amplitude comme ci-dessous :

Le réglage de RF1 est optimal.
Les deux sinusoïdes de la modulation FSK légèrement déphasées sont de même amplitude.

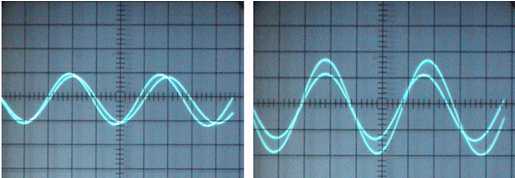

Exemples de mauvais réglages du transformateur de couplage RF1.

              Positionnement des cavaliers en mode normal d'utilisation :

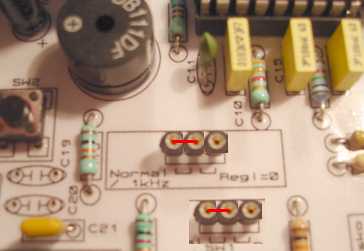

           Déconnectez du secteur le CPL émetteur. Conservez le cavalier K2 sur la position Normal/1Khz.            En revanche positionnez le cavalier SW3 sur Port. comme indiqué sur l'implantation du circuit imprimé et ci-après :

           Le CPL émetteur est désormais étalonné.

              Validation du protocole de communication  entre le CPL émetteur et le CPL récepteur :

            Cette validation permet d'accorder le protocole de communication entre l'émetteur et le récepteur CPL tel que la vitesse de transmission et les bits de correction d'erreur. Elle est à faire une seule fois car l'ensemble des données seront mémorisées dans la mémoire programme du PIC et conservées même en cas de coupure secteur.

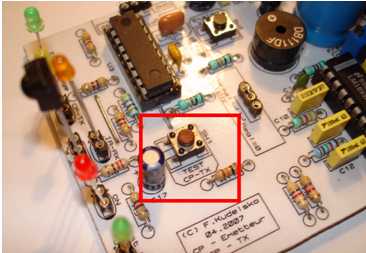

            Pour ce faire, mettez uniquement sous tension le CPL récepteur. Sur l'autre boitier, maintenir pressé la touche TEST CP-TX , puis mettre sous tension le CPL émetteur.

           Dès cet instant, le CPL émetteur envoie toutes les 500ms dans le réseau électrique de la maison, une trame de communication destinée à synchroniser le récepteur. Vous pouvez déconnecter du secteur les deux appareils dès que le premier bip est généré par le buzzer de l'émetteur.

          Le montage est désormais fonctionnel.

          Bonne utilisation...
