 Conditions
initiales :
Avant
de mettre l'émetteur et le récepteur
sous tension, assurez-vous de la qualité
de vos soudures et essentiellement celles
proches du transformateur de couplage
RF1.
 Pour
l'émetteur :
Retirez
le 4093 (U2) et le récepteur
infrarouge IR de leurs supports. Placez
le LM1893 (U1)
sur son support.
Placez
le réglage de l'ajustable P1
en position médiane. Ne
touchez pas au noyau du transformateur
de couplage RF1.
Pour
le récepteur :
Retirez
le 4093 (U2) et les deux leds infrarouges
D2 et D3. Placez le LM1893 (U1)
sur son support.
Placez
les réglages des ajustables P1
et P2 en position médiane. Ne
touchez pas au noyau du transformateur
de couplage RF1.
Vérification
des potentiels statiques :
Pour
l'émetteur :
Avec
l'aide d'un voltmètre en position
continue, mesurez la tension présente
sur les broches 15 (Vcc1) et 14 (GND)
du LM1893 (U1). Vous devez obtenir un
potentiel voisin de +15V.
Ensuite,
mesurez la tension présente sur
les broches 14 (Vcc2) et 7 (GND) du
support de circuit intégré
U2. Vous devez obtenir une tension voisine
de +5V. Si ce n'est pas le cas, débranchez
immédiatement l'émetteur
et vérifiez votre montage.
Si les
potentiels +15V et +5V sont présents,
débranchez votre émetteur
du secteur
et placez sur leurs supports le circuit
4093 (U2) et le récepteur IR.
Pour
le récepteur :
Comme
précédemment, avec l'aide
d'un voltmètre en position continue,
mesurez la tension présente sur
les broches 15 (Vcc1) et 14 (GND) du
LM1893 (U1). Vous devez obtenir un potentiel
voisin de +15V.
Ensuite,
mesurez la tension présente sur
les broches 14 (Vcc2) et 7 (GND) du
support de circuit intégré
U2. Vous devez obtenir une tension voisine
de +5V. Si ce n'est pas le cas, débranchez
immédiatement le récepteur
et vérifiez votre montage.
Si les
potentiels +15V et +5V sont présents,
débranchez votre récepteur
du secteur et placez sur son support le circuit
4093 (U2).
Etalonnage
de l'émetteur :
Etape
n°1:

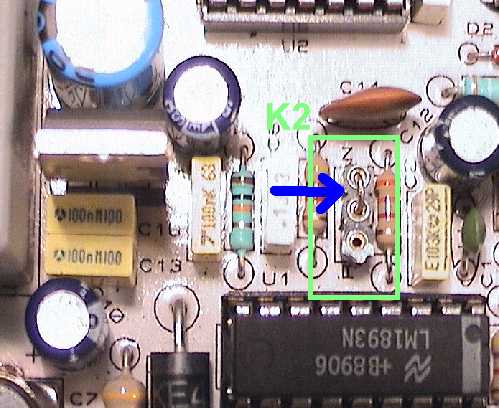

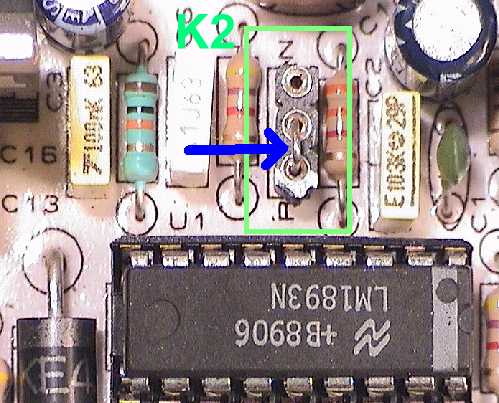

Afin
de relier l'entrée 17 du LM1893
à la masse, court-circuitez les
picots K2 de la manière suivante
:

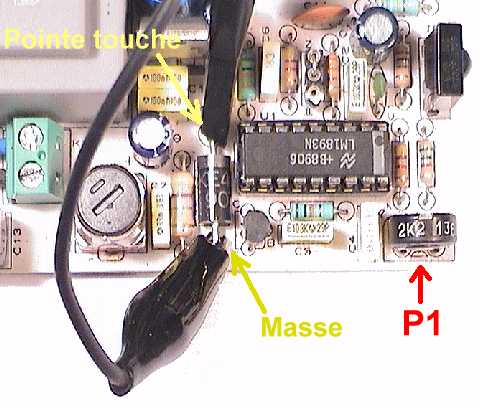

Munissez-vous
d'un fréquencemètre. Placez
la sonde du fréquencemètre
aux bornes de la diode "Transil"
D1 de la manière suivante : la
pointe de touche en contact avec la
cathode de D1 et la masse de la sonde
sur l'anode de D1.
Réglez
l'ajustable P1
de manière à obtenir une
fréquence la plus proche possible
de 127,75kHz.
Etape
n°2:

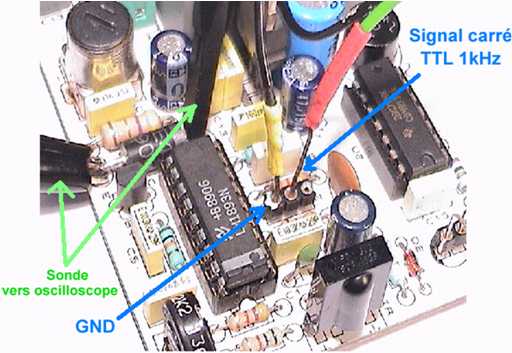

Retirez
le court-circuit précédent
sur K2. Injectez un signal carré
TTL 0 - 5V (attention pas un signal
carré symétrique par rapport
à zéro !) de fréquence
1kHz sur les picots de
K2
comme ci-dessous
:
Désormais,
débranchez la sonde de votre
fréquencemètre pour la
connecter à l'entrée de votre
oscilloscope. Visualisez le signal sinusoïdal
de la porteuse émise par le LM1893
et ajustez lentement le noyau du transformateur
de couplage RF1 de manière à
obtenir deux sinusoïdes de même
amplitude comme ci-dessous :

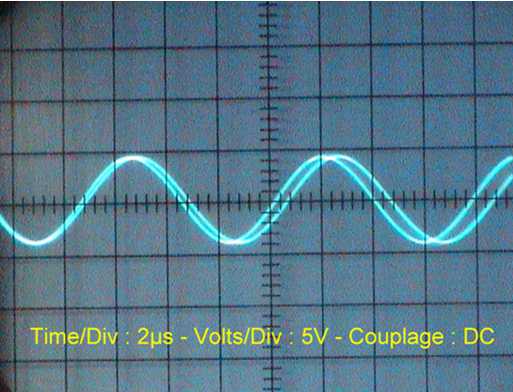

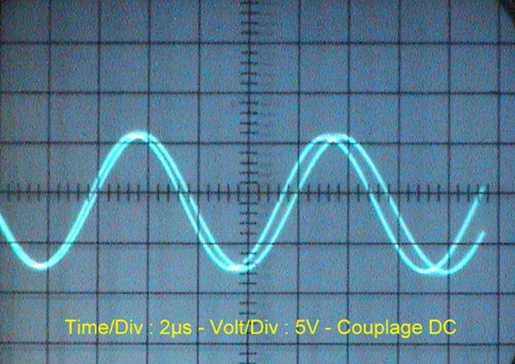

Le
réglage de RF1 est optimal.
Les
deux sinusoïdes de la modulation
FSK
légèrement déphasées
sont de même amplitude.

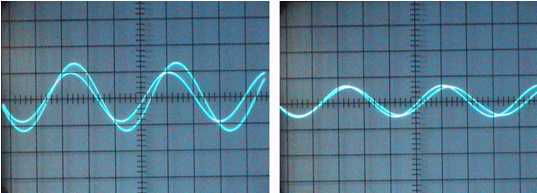

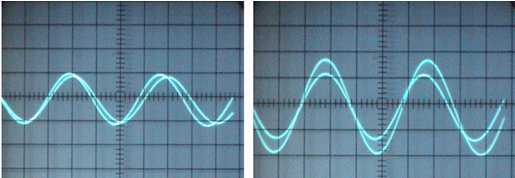

Exemples
de mauvais réglages du transformateur
de couplage RF1.
Etape
n°3:
Débranchez
l'émetteur du secteur, retirez
la sonde d'oscilloscope et le cordon
acheminant le signal
carré sur K2. Il ne vous reste
plus qu'à court-circuiter les
picots K2 de la manière suivante
pour clore l'étalonnage de l'émetteur.
 Il
est préférable de placer
l'émetteur à courant porteur
dans un
coffret plastique
afin d'éviter tous risques d'électrocution.
Etalonnage
du récepteur :
Etape
n°1:

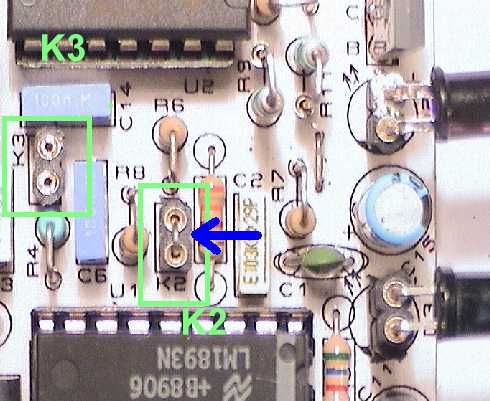

Commencez
par laisser ouvert les picots référencés
K3 afin de configurer
provisoirement le récepteur en
mode émetteur. En revanche, court-circuitez
les picots référencés
K2 afin de relier l'entrée 11
de U1 à l'état logique
bas comme ci-dessous :

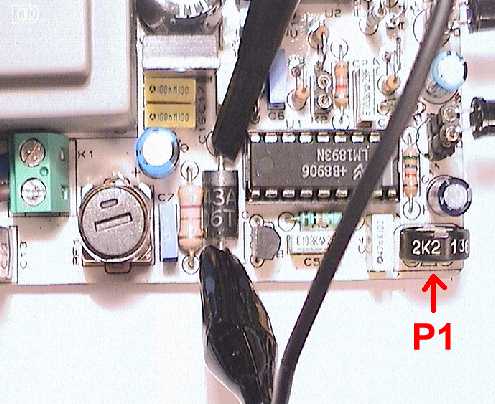

Comme
précédemment, placez la
sonde du fréquencemètre
aux bornes de la diode "Transil"
D1 de la manière suivante : la
pointe de touche en contact avec la
cathode de D1 et la masse de la sonde
sur l'anode de D1.
Réglez
l'ajustable P1
de manière à obtenir une
fréquence la plus proche possible
de 127,75kHz.
Etape
n°2:

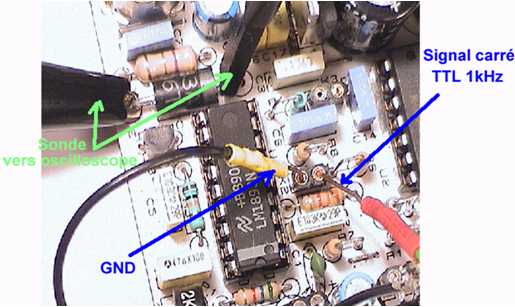

Retirez
le court-circuit précédent
sur K2. Injectez un signal carré
TTL 0 - 5V (attention pas un signal
carré symétrique par rapport
à zéro !) de fréquence
1kHz sur les picots de K2 comme ci-dessous
:
Désormais,
débranchez la sonde de votre
fréquencemètre pour la
connecter à l'entrée de votre
oscilloscope.
Visualisez le signal sinusoïdal
de la porteuse émise par le LM1893
et ajustez lentement le noyau du transformateur
de couplage RF1 de manière à
obtenir deux sinusoïdes de même
amplitude comme ci-dessous :
Le
réglage de RF1 est optimal.
Les
deux sinusoïdes déphasées
sont de même amplitude.
Exemples
de mauvais réglages du transformateur
de couplage RF1.
Etape
n°3:

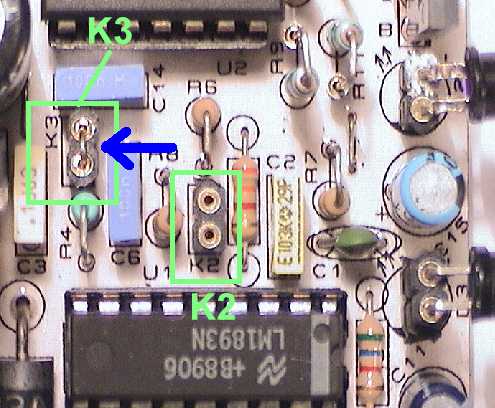

Débranchez
le récepteur du secteur afin
de retirer la sonde d'oscilloscope et
le cordon acheminant le signal carré sur K2. Il ne
vous reste plus qu'à transférer
le court-circuit de K2 sur les picots
K3 de la manière suivante
:
K2
ouvert et K3
court-circuité.
Etape
n°4:
Nous
allons procéder au réglage
de la porteuse infrarouge à
36kHz du récepteur. Pour
ce faire connectez au secteur l'émetteur
et le récepteur à courant
porteur.

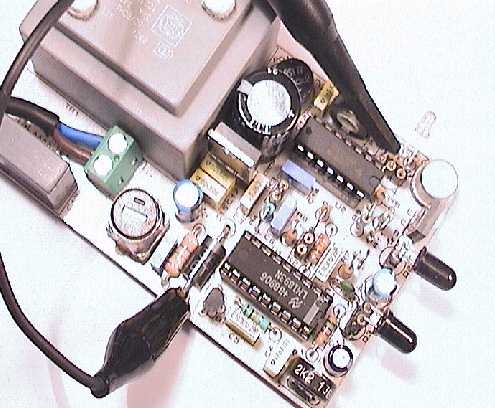

Placez
une sonde d'oscilloscope sur la broche
4 de U2. Vous pouvez aussi utiliser la résistance
verticale R10 de 10k pour fixer la
pointe de touche de la sonde comme ci-dessous
:
La masse de la sonde sera reliée
à l'anode de la diode "Transil"
D1.

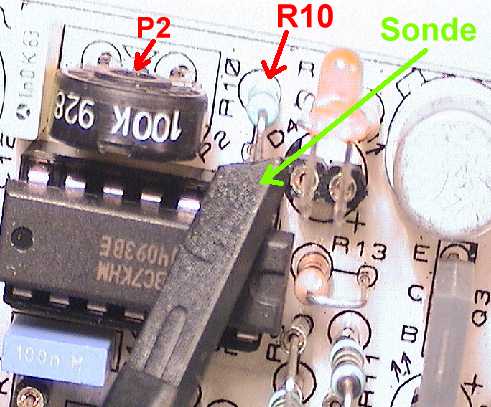

Sonde
positionnée sur
R10
afin de visualiser
la porteuse infrarouge
sur l'oscilloscope.
Munie
d'une télécommande infrarouge
quelconque, maintenez pressé une touche
de celle-ci en direction du récepteur infrarouge
de votre émetteur à courant
porteur.
Sur
votre oscilloscope, visualisez
la fréquence
de la porteuse infrarouge. Réglez le potentiomètre
P2 de manière à obtenir
une fréquence la plus proche
de 36kHz. Vous pouvez aussi utiliser
votre fréquencemètre pour
effectuer ce réglage.

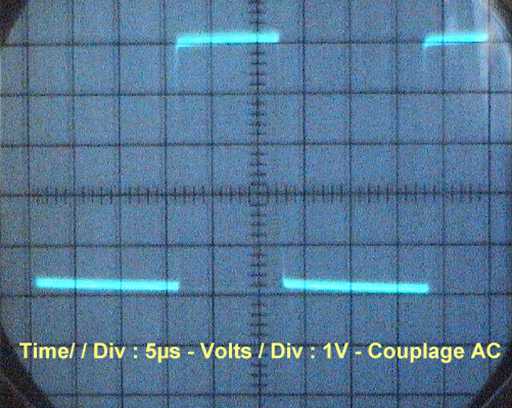

Porteuse
infrarouge à 36kHz.
Désormais,
l'étalonnage du récepteur
à courant porteur est achevé.
Comme
précédemment, il est préférable
de placer
l'émetteur à courant porteur
dans un
coffret plastique
afin d'éviter tous risques d'électrocution.
Vérifiez enfin,
le bon fonctionnement de votre
déport infrarouge
avec
l'ensemble de vos télécommandes
en fonction des appareils audio-vidéo
dont vous disposez.
Bonne
utilisation....
|
