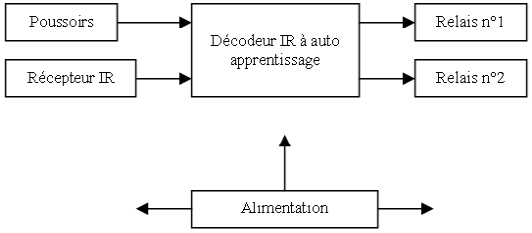

 Synoptique du
gradateur
:

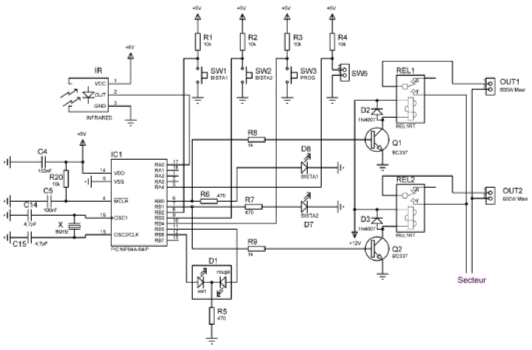

La
section logique de contrôle :
 Le
microcontrôleur :
Basé
autour du très célèbre
PIC16F84A-04/P, ce décodeur à
auto apprentissage est capable de reconnaître
deux protocoles de communication infrarouge
grand public, à savoir le RC5
de Philips et le SIRCS de Sony. Le choix
du protocole à décoder
s'effectue via le cavalier SW5.
En
phase d'auto
apprentissage, le microcontrôleur
stocke la trame constituée d'une
série de 1 et de 0 dans sa mémoire flash
afin d'entreprendre en fonctionnement
normal, une comparaison entre la trame
reçue et la trame de référence
mémorisée.
Si les deux trames sont identiques
une des deux sorties RB0 ou RB1 permute
de niveau logique : fonctionnement en
mode BISTABLE.
Les
transistors Q1
et Q2
sont chargés quant à eux,
de "driver" les relais REL1
et
REL2...
Deux
touches en
façade assurent le contrôle
des commutateurs
1 ou 2
sans télécommande tout
en permettant la programmation
des codes par auto apprentissage. Voir
la page [
Utilisation
]
pour
de plus amples détails sur le
mode d'auto apprentissage...
Le
récepteur infrarouge :
Pour
la réception des trames IR de télécommande,
le microcontrôleur est assisté
par un module de réception intégré
très sensible au rayonnement infrarouge.

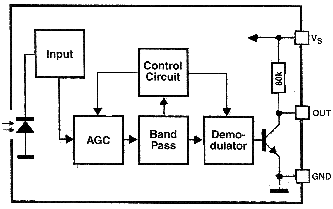

Bien
que les formes et brochages varient
d'un constructeur à un autre,
les modules de réception infrarouge
présentent les mêmes éléments
internes. Une photodiode, des étages
d'amplification, des filtres et un
démodulateur.
Ainsi, la mise
en oeuvre d'un dispositif IR devient
particulièrement simple et aisée...

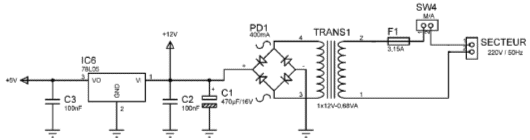

La
section alimentation :
D'une
simplicité évidente, elle
ne présente aucune difficulté.
On notera simplement la présence
d'un régulateur de tension en
boîtier TO92 car la consommation de
la section logique de contrôle
consomme un courant de l'ordre de 50mA.
|
