Téléchargez la nomenclature au format Adobe Acrobat Reader du chargeur :    10,5 ko

   Nomenclature :

Résistances ½ W 5%:
4,7 ohms : R23
10 ohms : R24
18 ohms : R25
180 ohms : R26

Condensateurs chimiques polarisés :
100 uF : C3
470 uF : C10
4700 uF : C7

Condensateurs plastiques LCC :
15 nF : C1
100 nF : C2, C8, C9
220 nF : C4, C5

Diodes et leds :
1N4148 : D2, D3, D4, D5, D6 , D7, D8
1N4007 : D1, D9, D12
led rouge 3 mm de Æ  : LEDA (Décharge)
led jaune 3 mm de Æ  : LEDB (Charge)
leds vertes rectangulaires : LED1, LED2, LED3, LED4, LED5

Transistors :
2SB772 : T1
BD135 : T2

Circuits intégrés et supports CI :
U2400B : IC1 + 1 support 16 broches
4066 : IC2, IC3 + 2 supports 14 broches
7812 : IC4 (régulateur)

Divers :
Commutateur rotatif 4 positions / 3 circuits
Radiateur pour régulateur.
Embase jack 3 mm pour alimentation par adaptateur secteur (voir implantation).
4 supports pour accus type R6.
1 connecteur pour accu 6F22 (voir un peu plus bas).
1 circuit imprimé : 197 x 96.

Réalisation de l'indication de position du commutateur rotatif :

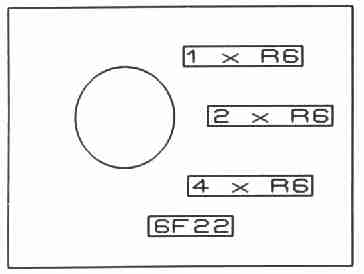

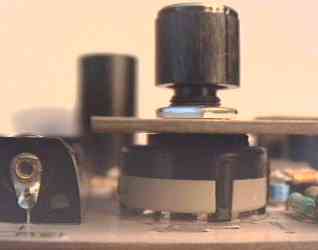

   Utilisez par exemple, une chute de circuit imprimé (40 x 31) sur laquelle vous collerez le dessin ci-dessus. Après perçage, l'ensemble est fixé avec l'écrou du commutateur rotatif.

Feuille de position au format Abobe Acrobat Reader échelle 1:1  : 3,38 ko

Les résistances de 1/2 watt :

   Surélevez de 0,5 cm du circuit imprimé les 4 résistances de 1/2 watt (R15, R16, R17, R18). Cette disposition permet un meilleur refroidissement de celles-ci par l'air ambiant.

Alimentation de la carte :

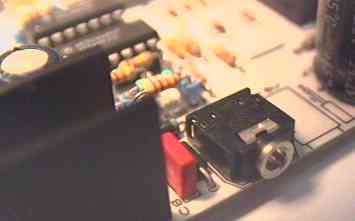

   Vous pouvez utiliser deux types d'embase d'alimentation. Une embase jack type stéréo, ou une embase jack type monophonique. Voir dessin de l'implantation.

Support d'accus type R6 :

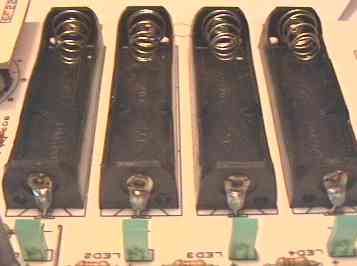

   Solidifiez la fixation des supports de piles R6 avec le circuit imprimé au moyen d'adhésif double face.

Connecteur pour accu 6F22 :

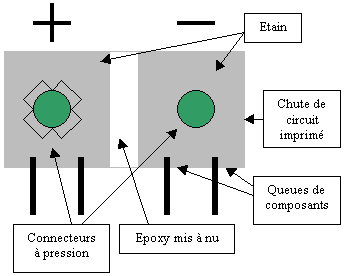

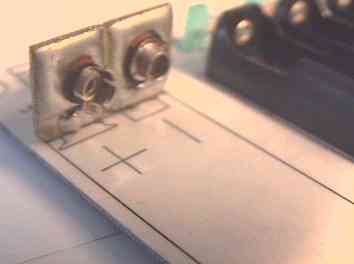

   Vous pouvez utiliser un connecteur à pression du commerce. Si vous êtes bricoleur, découpez les pressions d'un connecteur puis soudez celles-ci sur une chute de circuit imprimé (30 x 17) dont la liaison centrale sera coupée par fraisage. Des chutes de queues de composants comme celles des résistances de 1/2W vous permettront de créer des pattes de fixation (voir croquis et photo ci-dessous).

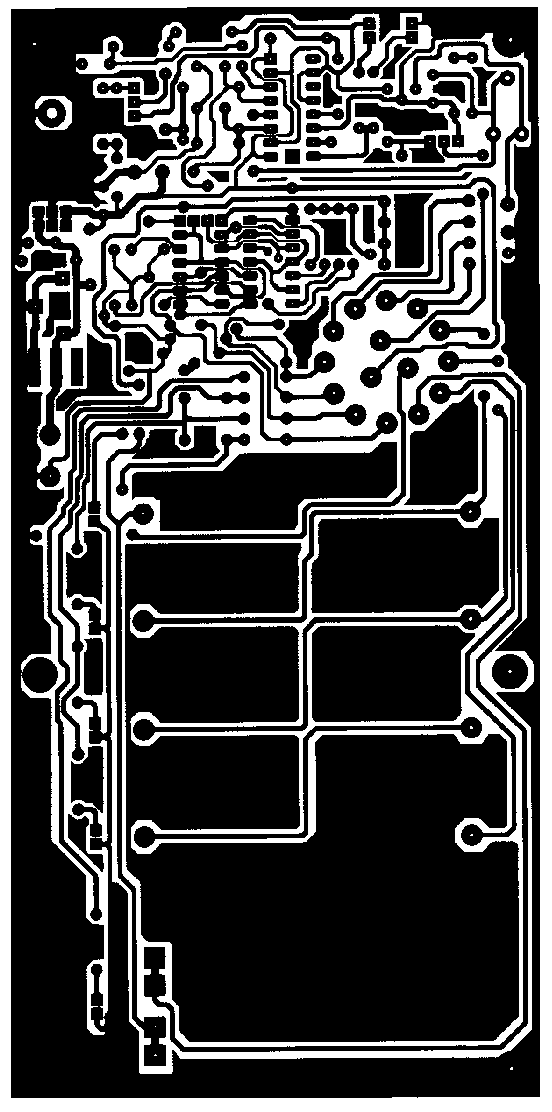

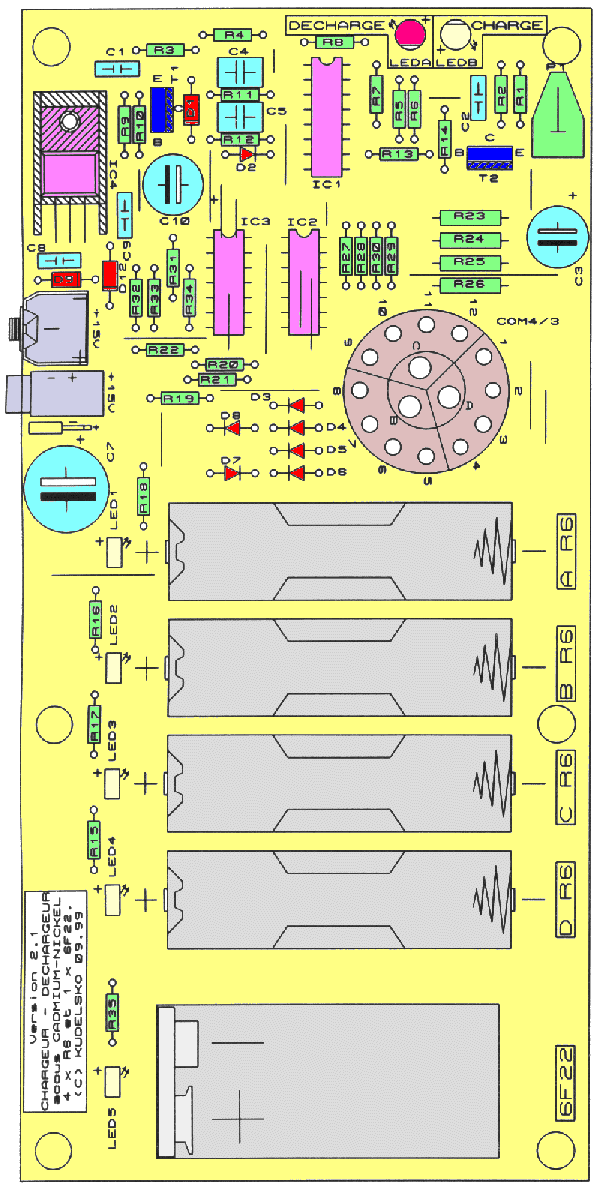

Allure de l'implantation & typon du chargeur d'accumulateurs :

Schéma structurel, implantation et typon :

 - Schéma structurel au format Adobe Acrobat Reader du chargeur  : 312 ko

 - Implantation au format Abobe Acrobat Reader du chargeur    : 73,2 ko

 - Typon au format Abobe Acrobat Reader du chargeur échelle 1:1   : 111 ko

 - Typon du chargeur d'accus au format GIF 600 DPI :   ZIP - 192 ko

Veuillez consulter la rubrique [ Imprimer les typons ] pour le paramétrage d'Adobe Acrobat Reader 5.x pour une impression à l'échelle 1:1.
