Téléchargez
la nomenclature au format Adobe Acrobat Reader de
l'interface :  5
ko
Nomenclature
de l'interface LCD USB
:
Résistances
1/4W - 5% :
22 : R2
sur
deux picots tulipes. Voir page
[
Utilisation
] pour
plus d'explications...
27
: R4, R5
820 : R6
4,7k : R3
Condensateurs plastiques LCC :
10nF
: C3
100nF : C5
470nF : C4
Condensateurs céramiques :
4,7pF : C1,
C2
Leds :
D1 : 1N4007
D2 : leds vertes de 5mm de diamètre
Circuits intégrés :
PIC18F2550-I/SP: U1 +
support lyre 28 broches
Quartz :
20MHz : X1
Self :
VK200
self de choc : L1
Transistor
:
BS170
(MOSFET) : T1
Ajustable
horizontal :
10k
: P1
Divers :
1
afficheur LCD rétro-éclairé
de 2 ou 4 lignes de 16 ou 20 caractères.
Embase
femelle USB-B coudée pour
circuit imprimé : K1.
1 barrette
femelle droite découpée
pour 16 points pour réaliser
le connecteur du LCD.
1 barrette
sécable droite de 16 points pour
réaliser le connecteur du LCD.
1
circuit imprimé simple face : 62 x 105.

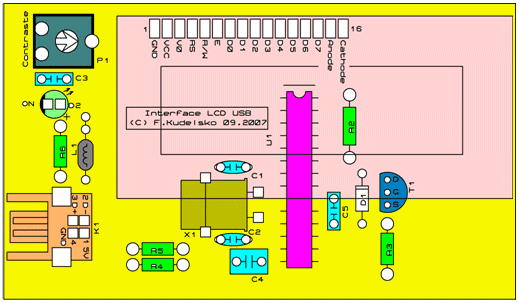

Aspect
de l'implantation et du typon :
Téléchargement
du schéma structurel, implantation,
cuivre au format PDF :
Schéma structurel de
l'interface LCD : 69
ko
Implantation des
composants de l'interface LCD:
20 ko

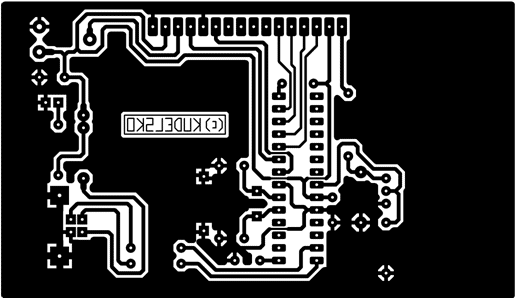

Cuivre
de
la carte de l'interface LCD
: 108
ko
Cuivre
de
la carte interface
LCD
au format GIF (600 DPI)
:  121
ko
Veuillez consulter la rubrique [
Imprimer
les typons ]
pour le
paramétrage d'Adobe Acrobat Reader 6.x pour une impression
à l'échelle 1:1.
|
