Utilisation de l'interface Thermo...


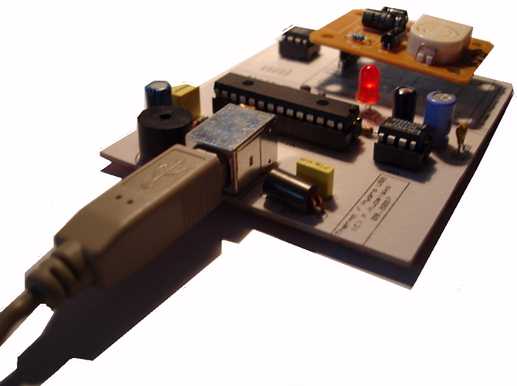

  Connexion de l'interface :

      L'interface est conçue pour s'interconnecter directement à l'un de vos ports de communication USB présents sur votre ordinateur au moyen d'un cordon USB A mâle - USB B mâle.


Cordon USB A mâle - USB B mâle.


  Combinaison VID et PID :

       Dans le cadre de ce projet, nous utilisons un driver de type HID (Human Interface Device) utilisé pour tous les périphériques de type souris ou clavier USB du commerce. L'avantage est sa simplicité de mise en oeuvre car le périphérique de type HID est automatiquement reconnu par Windows et ne nécessite aucun driver exotique!

       Tous les périphériques USB sont pourvus d'une combinaison unique prenant la forme de deux nombres. Le premier nombre VID identifie le fabricant du produit, ici Microchip et le second PID représente l'identificateur du produit. Dans le cadre de ce projet nous avons utilisé le VID de Microchip librement disponible 1240 et comme PID nous avons pris arbitrairement la valeur 6. N'oubliez pas que le PIC et le logiciel sous Windows doivent utiliser la même combinaison VID/PID.


  Enumération :

       Avant que le PC ne puisse utiliser le périphérique USB, il faut qu'il y ait eu ce que l'on appelle une énumération. La première étape de ce processus se fait directement au coeur du PIC18F2550. C'est par le biais de résistances de Pull-Up ou Pull-down (internes au PIC) que le dit circuit signale sa présence sur le bus USB.
       Puisque notre périphérique est dit
low-speed (1,5MBits/s), une résistance de Pull-Up force la ligne D- au +3,3V. En réaction à ce changement d'état de la ligne de donnée, le PC essaie par le biais d'un protocole définit, de découvrir quel périphérique a été connecté au port USB.
       Au delà des données classiques telles que le VID et PID, le PIC18F2550 indique sa "classe", avec le numéro de version, un nom, etc...
       Le PIC18F2550 se voit alors attribuer une
adresse USB, ce qui permet au PC de le différentier des autres appareils USB. Sur la base des données obtenues, le PC détermine le bon pilote qu'il lui faut pour activer et dialoguer avec l'interface équipée du PIC18F2550.




Connexion pour la première fois de l'interface USB au PC :

   La détection du périphérique USB s'effectue dès la connexion de l'interface par votre PC.



      Après l'installation du pilote, l'interface est fonctionnelle et vous pouvez désormais utiliser le logiciel sous Windows pour piloter votre thermomètre /hygromètre.

      L'interface est compatible Windows
Seven, Vista, XP.

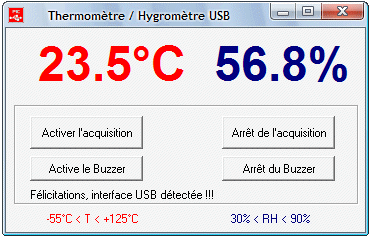

  Commandes utilisées sous Windows pour dialoguer avec l'interface thermomètre / hygromètre :

        L'interface n'envoie aucune donnée au démarrage du programme. Elle patiente jusqu'à recevoir l'ordre d'activer l'acquisition de la température et de l'hygrométrie pour envoyer ses mesures au PC.


Dans le cadre de ce projet, nous transmettons uniquement au PC des instructions déterminant l'activation ou la désactivation de l'acquisition. Ou bien encore, l'activation ou la désactivation du buzzer (le buzzer émet un bip lors de chaque acquisition).

      Si vous vous référez
au code source du programme écrit sous Borland Delphi 7 téléchargeable depuis cette page web,  l'instruction est affectée à la case mémoire
FBufferOut[1].

     En retour, l'interface composée du PIC18F2550 envoie chaque seconde au PC, 5 octets affectés à la case mémoire FBufferIn[x] (avec 1 < x < 5) permettant de connaître la valeur de la température et de l'humidité mesurées.

     Nous allons expliciter ci-dessous l'ensemble de ces octets...



    Transfert de données (octets) du PC vers l'interface :

        Instruction permettant de lancer l'acquisition :

FBufferOut[1]

Comportement de l'interface

1

Acquisition activée


        Instruction permettant de désactiver l'acquisition :

FBufferOut[1]

Comportement de l'interface

2

Arrêt de l'acquisition


        Instruction permettant d'activer le buzzer :

FBufferOut[1]

Comportement de l'interface

3

Buzzer actif



        Instruction permettant de désactiver le buzzer :

FBufferOut[1]

Comportement de l'interface

4

Buzzer inactif



   Transfert de données (octets) de l'interface vers le PC :

          Premier octet :

                Le premier octet nous permet de définir si nous devons afficher ou non le signe moins " -  " pour les températures négatives.

FBufferIN[1]

Logiciel sous Windows

1

Température positive



FBufferIN[1]

Logiciel sous Windows

2

Température négative



          Second octet :

                Le second octet contient la valeur de la température sur 1 digit (-9°C à +9°C), 2 digits (-55°C à +99°C) ou 3 digits (+100°C à +125°C).

FBufferIN[2]

Logiciel sous Windows

X ou XX ou XXX

Valeur de la température



          Troisième octet :

                Le troisième octet contient le chiffre après la virgule de la température.

FBufferIn[3]

Logiciel sous Windows

-xx,0 -xx,5
-x,0 ou -x,5
x,0 ou x,5
xx,0 ou xx,5
xxx,0 ou xxx,5

Chiffre après la virgule



          Quatrième octet :

                Le quatrième octet contient le poids faible de la valeur de la tension délivrée par le capteur d'humidité VOUT (de 990mV pour 30% à 2970mV pour 90%).

FBufferIn[4]

Logiciel sous Windows

de 0 à 255

LSB potentiel du capteur humidité
mesuré par le MAX187



          Cinquième octet :

                Le cinquième octet contient le poids fort de la valeur de la tension délivrée par le capteur d'humidité VOUT (de 990mV pour 30% à 2970mV pour 90%).

FBufferIn[5]

Logiciel sous Windows

de 0 à 255

MSB potentiel du capteur humidité
mesuré par le MAX187



        A partir du 4ème et 5ème octet, il est très facile de retrouver la valeur de la tension délivrée par le module hygromètre, elle même mesurée par le MAX187 :

       Tension du module hygromètre VOUT = ( 256 * FBufferIn[5] ) + FBufferIn[4] )

      Pour déterminer l'humidité relative il suffit d'appliquer la relation :

      RH(%) = VOUT / 33  (avec 33 la pente de la droite caractérisant le module hygrométrique).




Logiciel et son code source dédié à la gestion de l'interface thermomètre / hygromètre :

       Téléchargement du logiciel et de son code source :

       Afin de piloter simplement l'interface USB via votre PC, un petit programme nommé "
Thermomètre / Hygromètre USB" écrit sous Borland Delphi 7 est disponible en libre téléchargement. Ce dernier génère automatiquement les différentes instructions présentées ci-dessus.

      Les SE compatibles avec ce programme sont
:   8, Seven, Vista et XP.
      ll n'a pas été testé sous 2000, Me et 98SE.



    Téléchargement du soft compilé EXE : 439ko




       L'ensemble du
code source de ce programme est librement téléchargeable ci-après. Le code source est commenté et vous n'aurez aucun mal à l'adapter selon vos besoins.


  Téléchargement de l'ensemble des fichiers sources au format Borland Delphi : 255ko


      Téléchargement du code source au format TEXTE :
8 ko



       Les commandes sont extrêmement simples à maitriser grâce à l'usage d'une
DLL (Dynamic Link Library) spécifiquement dédiée à la communication USB (mcHID.dll). N'oubliez pas de placer cette DLL dans le même répertoire que votre programme exécutable.






Logiciel de l'interface thermomètre / hygromètre :

       Présentation :

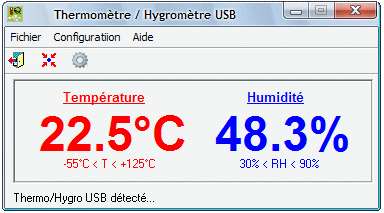

      Voici une version plus élaborée du programme permettant d'afficher en zone de notification la température et l'humidité sur deux digits. Cela permet de conserver toujours un oeil dessus !

Sur fond jaune, la température de 22°C (sur 2 digits)
Sur fond blanc, l'humidité relative de 48% (sur 2 digits)



      En cliquant une fois sur l'un des icônes de la zone de notification, vous pouvez ouvrir la fenêtre générale du programme.



      Une option "Configuration" permet d'ajouter ou retrancher un offset au niveau du capteur d'humidité afin de l'étalonner avec précision, à partir d'un hygromètre de référence.



     Le fond coloré des températures affichées dans la zone de notification changent en fonction des plages de température. Ce choix est purement personnel...


Bleu entre -55°C et +18.5°C




Jaune entre +19°C et +24.5°C




Rouge entre +25°C et +128°C



       Si vous quittez Windows alors que le logiciel Thermomètre/Hygromètre USB est en train de fonctionner, ce dernier
redémarrera automatiquement au prochain lancement de Windows.

       Dans ce programme, le
buzzer n'est pas géré. Dès lors, vous n'êtes pas obligé de monter ce dernier sur la platine.



      Téléchargement du logiciel :

      Les SE compatibles avec ce programme sont :   8, Seven, Vista et XP.
      ll n'a pas été testé sous 2000, Me et 98SE.

Version 1.1. Mise à jour du 1 novembre 2009

       750ko

AVIS : Le programme source ne sera pas diffusé.


    Bonne utilisation de l'interface...
